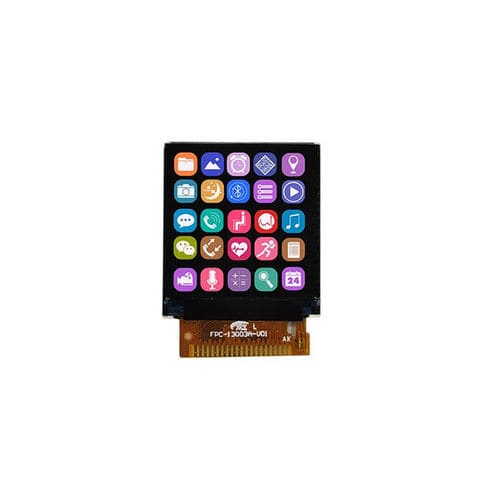

TFT LCDディスプレイ モジュール YX13003A

カラー240 x 2401.3インチ

製品概要
Yousee YX13003A は、240×240 RGB 解像度を持つ 1.3 インチ正方形 TFT-LCD 表示モジュールで、8080 8ビット並列 MCU インターフェースを備えています。ST7789V ドライバ IC により、安定した映像性能、鮮やかな色彩、全方向（All O'Clock）の広視野角を提供し、コンパクトな組み込み・産業用途に適しています。

主な特長

• 1.3 インチ正方形 TFT-LCD、240×240 (RGB)
• ドライバ IC: ST7789V
• インターフェース: 8080 8ビット並列 MCU
• 視野方向: All O'Clock（広視野角）
• バックライト: 白色 LED × 2
• コンパクトな外形寸法

主な仕様
表示サイズ: 1.3 インチ
LCD タイプ: a-Si TFT-LCD、透過型
解像度: 240 (RGB) × 240
有効表示領域: 23.4 × 23.4 mm
外形寸法: 26.2 × 29.22 × 1.94 mm
ピッチ: 0.0975 × 0.0975 mm
ドライバ IC: ST7789V
インターフェース: 8080 8ビット並列 MCU
バックライト: 白色 LED × 2
LCM 入力電圧: 2.8 ±0.1 V
輝度（typ）: 300 cd/m²
コントラスト比（typ）: 600:1
色域（typ）: 50%
輝度均一性: 80%
応答速度（typ）: 17.5 ms

光学特性
解像度: 240 × 240
コントラスト比（typ）: 600:1
色域（typ）: 50%
輝度（typ）: 300 cd/m²
輝度均一性: 80%
視野角（CR ≥ 10）: 80° / 80° / 80° / 80°
応答速度（typ）: 17.5 ms

動作条件
動作温度: -20°C ～ +70°C
保管温度: -30°C ～ +80°C
湿度: ≤90% RH（60°C）

用途
ウェアラブル、ハンドヘルド機器、スマートホーム機器、産業用コントローラ、IoT デバイス、スマートメーター、医療機器、組み込み制御システムなど、コンパクトでスペース制約のある機器に最適です。

モデル情報

• モデル: YX13003A
• 表示サイズ: 1.3 インチ
• パネル形式: a-Si TFT-LCD、透過型
• 解像度: 240×240 (RGB)
• インターフェース: 8080 8ビット並列 MCU
• ドライバ IC: ST7789V
• バックライト: 白色 LED × 2
• 動作温度: -20°C ～ +70°C
