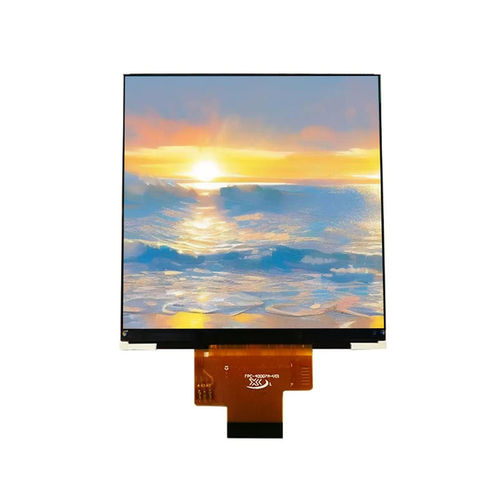

TFT LCDディスプレイ モジュール YX40004A

カラー480 x 4803.95インチ

概要
YX40004Aは、480×480のRGB解像度を持つ3.95インチ正方形TFT液晶モジュールで、3線SPIによる初期化と18ビットRGBインターフェースを組み合わせています。ドライバICにST7701Sを採用し、正確な色再現、速い応答性、All O'Clockの視野角を備えています。組み込みコントローラや産業用プラットフォームへの統合が容易で、高速表示更新に対応します。主な用途は、産業用制御パネル、組み込みHMI、スマート家電、POS端末、医療機器の表示などです。

機械図
YX40004Aモジュールの機械図（外形および寸法図）が利用可能です。

基本仕様
表示サイズ：3.95インチ
液晶タイプ：TFT-LCD、ポジティブ透過型
解像度：480 (RGB) × 480
アクティブエリア：71.86 × 70.10 mm
外形寸法：74.83 × 78.98 × 2.18 mm
画素ピッチ：0.145 × 0.145 mm
視野方向：All O'Clock
ドライバIC：ST7701S
インターフェース：3SPI + 18ビットRGB
バックライト：ホワイトLED × 8
LCM入力電圧：2.8 ±0.1 V

光学特性
解像度：480 × 480
コントラスト比：600 : 1
色域：50%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答速度：17.5 ms

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

特性 / 技術仕様

• 型番：YX40004A
• 表示サイズ：3.95インチ正方形
• 解像度：480×480（RGB）
• ドライバIC：ST7701S
• インターフェース：3線SPI初期化＋18ビットRGBデータ伝送
• 視野方向：All O'Clock
• アクティブエリア：71.86 × 70.10 mm
• 外形寸法：74.83 × 78.98 × 2.18 mm
• バックライト：白色LED × 8
• 典型輝度：300 cd/m²
• コントラスト比：600:1
• 動作温度範囲：-20°C ～ +70°C
• 保管温度範囲：-30°C ～ +80°C
• LCM入力電圧：2.8 ±0.1 V
