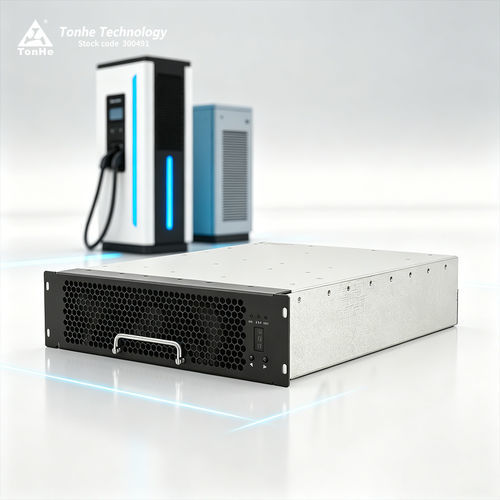

EV昇圧器モジュール TH30F10025C7E-WT

DC

製品概要
TH30F10025C7E-WTは充電ステーション向けに設計されたAC/DC EV整流モジュールです。定格出力30 kW、三相四線（3~＋PE）入力に対応し、250–1000 VDCの広い定電力範囲を備えます。インテリジェントな空冷（ファン）方式で、複数の動作モードを選択可能。CAN通信によりステーションコントローラとのパラメータ設定・制御および車両BMSとの連携が可能です。

製品導入
急速充電用途向けに設計され、270–490 VAC（ライン電圧、三相）を受け入れ、250–1000 VDC範囲で定格30 kWを供給します。ファンの通常/サイレントモードを選択可能。CAN通信（標準125 kb/s）。互換BMSがない場合は充電を行いません。

製品の利点

• 広い定電力出力範囲：250–1000 VDC
• 非常に低い待機消費電力：<10 W
• 低い全高調波歪み（THD）：≤5%
• 広い動作温度範囲：-30℃～75℃
• 高いピーク変換効率：≥96%

主要性能（概要）
モデル：TH30F10025C7E-WT

AC入力：

• 定格電圧：380 VAC（三相）；動作範囲 270–490 VAC
• 周波数：50±5 Hz
• 力率：≥0.99
• 過電圧/低電圧保護：490±10 VAC / 270±10 VAC

DC出力：

• 定格出力：30 kW
• 出力電圧範囲：50–1000 VDC（250–1000 VDCで定電力）
• 出力電流範囲：0.5–120 A
• ピーク効率：≥96%
• ソフトスタート：3–8 秒
• 保護：短絡時セルフロールバック保護、電圧制御精度 ≤±0.5%、電流制御 ≤±1%、電流共有不均衡 ≤±5%

動作環境

• 動作温度：-30℃～75℃
• 相対湿度：≤95%（結露なきこと）
• 高度：≤2000 m（それ以上は出力低下）

製品特長

• 冷却方式：ファン冷却（モード選択可）
• 待機消費電力：<10 W
• 通信：CAN（シリーズ標準 125 kb/s、5 V レベル）
• アドレス設定：デジタル表示＋キー操作
• モジュール寸法：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤15 kg
• MTBF：500,000 時間

生産・試験能力
ISO9001およびIATF16949に準拠した製造体制で、自動SMTおよび組立ラインを有します。機内試験設備には半無響3m EMC室、温湿度試験室、高性能電力アナライザ、DC/AC負荷などがあり、充電器システムの検証に対応します。

認証・梱包
品質マネジメント：ISO9001、IATF16949。製品認証例：CE/TUV。梱包・出荷：小口は国際宅配、大口は海上/航空コンテナ輸送対応。

FAQ（主要項目）

• 通信プロトコル：CAN（標準 125 kb/s、5 V レベル）
• 封止（ポッティング）：シリーズで対応可能
• 取り付け方向：水平、側面設置、上下逆さ（逆さ設置は前面パネルのカスタムが必要な場合あり）
• リードタイム：サンプル/小ロットは短納期。大口/カスタムは生産調整が必要
• 支払条件：通常は前払TT。長期協力で条件交渉可
• 保証：出荷受領後12か月

技術仕様

• モデル：TH30F10025C7E-WT
• ブランド：TonHe
• AC入力：270–490 VAC、3相、50±5 Hz、PF ≥0.99
• DC出力：30 kW、50–1000 VDC、0.5–120 A
• 定電力範囲：250–1000 VDCで30 kW
• ピーク効率：≥96%
• THD：≤5%
• 待機消費：<10 W
• 動作温度：-30℃～75℃
• 冷却：ファン冷却
• 寸法：437.5 × 300 × 84 mm
• 重量：≤15 kg
• MTBF：500,000 時間
