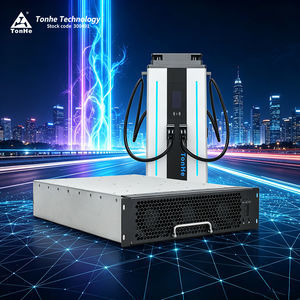

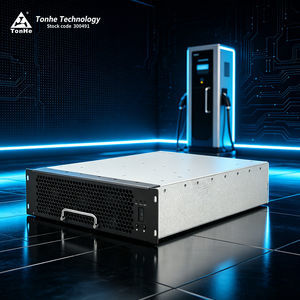

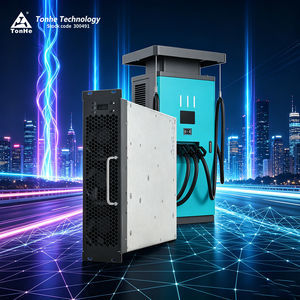

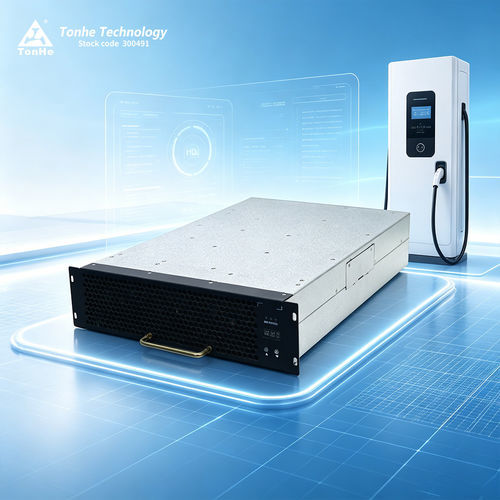

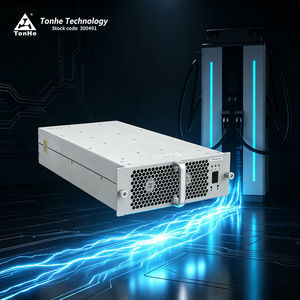

炭化ケイ素出力モジュール TH30F10030C9E-WT

ACDC

製品概要
TH30F10030C9E-WT は、低騒音、高効率、超ワイド定電力レンジを備えた EV 充電ステーション向け 30kW DC パワーモジュールです。三相 285–475VAC 入力を受け、定格出力 30kW を提供し、300～1000VDC の範囲で定電力運転が可能です。モジュールは CAN 通信に対応し、パラメータ設定、稼働データ収集、動作制御が行えます。50°C 稼働でもフル出力レンジでのディレーティングが不要で、複数の取付方向に対応します。

主な特長

• 定格出力 30kW、300–1000VDC で定電力出力
• ピーク効率 ≥96.5% による損失低減
• 都市環境に適した低騒音設計
• 広い AC 入力範囲：285–475VAC（三相）
• 監視・制御用の CAN 通信対応
• 取り付け方向：水平方向、側置き、上下逆向き（前面パネルのカスタム対応）

仕様（主な項目）

• 型番：TH30F10030C9E-WT
• ブランド：Tonhe
• HS コード：8504409999
• AC 入力電圧：定格 380VAC（三相）、動作範囲 285–475VAC
• AC 入力周波数：50±5Hz
• 入力力率：≥0.99
• 入力過電圧保護：487±10VAC
• 入力低電圧保護：270±10VAC
• DC 出力 定格出力：30kW
• DC 出力電圧範囲：50–1000VDC
• DC 出力電流範囲：0.5–100A
• 定電力範囲：300–1000VDC（30kW）
• ピーク効率：≥96.5%
• ソフトスタート時間：3–8s
• 短絡保護：自己ロールバック保護
• 電圧制御精度：≤±0.5%
• THD：≤5%
• 電流制御精度：≤±1%
• 電流共有不均衡：≤±5%
• 動作温度：-30°C～+75°C
• 相対湿度：≤95%（結露なきこと）
• 設置高度：≤2000m（2000m 超でディレーティング）
• 冷却方式：ファン冷却
• 待機消費電力：<6W
• 通信プロトコル：CAN（125 kbps、5V レベル）
• アドレス設定：デジタル表示およびキー操作
• モジュール寸法（ハンドル無し）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤16 kg
• MTBF：500000 時間

生産・試験設備
自動化 SMT ライン、はんだペースト印刷と検査、波はんだ、保護コーティングライン、エージングラインを含む組立ラインにより年産 500,000 台以上の生産能力を有します。試験センターには 3m 半無響 EMC チャンバー、Chroma 電子負荷・AC 電源、Yokogawa WT1800 電力アナライザ、温湿度チャンバー、過渡耐性試験装置などを備え、EMI、熱、電気、信頼性の検証を実施しています。

梱包・出荷（概要）
少量やサンプルは国際宅配便（FedEx、DHL、UPS）での出荷が一般的です。大量出荷はコンテナによる海上または航空輸送を利用します。FOB Shijiazhuang が顧客により採用されることが多いです。梱包は輸送時の保護に配慮して行われます。

FAQ（抜粋）

• Q：通信プロトコルは？ A：CAN（125 kbps、5V レベル）です。
• Q：封止（ポッティング）は対応しますか？ A：はい、全シリーズで封止対応可能です。
• Q：取り付け向きの要件は？ A：水平、側置き、上下逆向きに対応。上下逆向きは取っ手無しの前面パネル（カスタム）が必要です。
• Q：納期目安は？ A：サンプル・少量は通常約7日（10台以上の目安）；大量・カスタムは生産調整で約35日。
• Q：支払条件は？ A：標準は100% TT 前払い；長期取引は協議により 50%/50% や 30%/70% 等の条件も可。
• Q：保証・アフターサービスは？ A：受領日より標準 12 か月保証。契約に応じてオンラインまたはオンサイトでのサポートを提供します。
