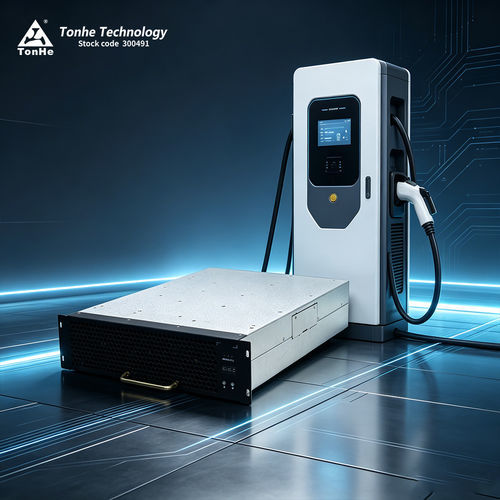

炭化ケイ素出力モジュール TH30DS10030C8E-WT

DCDC

製品概要
TH30DS10030C8E-WTは、Tonheが充電設備向けに開発した高効率・高電力密度、超ワイド定電力範囲のDC/DCモジュールです。入力200–850 VDCに対応し、定格出力30 kW、出力電圧300–1000 VDC時に30 kWの定電力を維持します。55℃までフル出力で動作可能（無降格）で、CANによりマスタ制御器と通信しパラメータ設定、運転データ収集、動作制御を行います。

製品の利点

• 高変換効率：ピーク効率 ≥ 98%
• フルロード騒音：55 dB
• 広い出力定電力範囲：300–1000 VDC
• 超低待機消費電力：< 10 W
• 低総高調波歪（THD）：≤ 5%
• 広い動作温度範囲：-30℃〜+75℃

主要パラメータ
型番：TH30DS10030C8E-WT
DC入力 — 定格電圧：750 VDC（動作範囲 200–850 VDC）
DC入力 — 最大電流：60 A
DC出力 — 定格出力：30 kW
DC出力 — 出力電圧範囲：50–1000 VDC
DC出力 — 出力電流範囲：0.5–100 A
DC出力 — 定電力範囲：300–1000 VDC（30 kW定電力）
ピーク効率：≥ 98%
ソフトスタート時間：3–8 s
短絡保護：自己復帰式保護
電圧制御精度：≤ ±0.5%
電流制御精度：≤ ±1%
電流共有不均衡：≤ ±5%
動作環境 — 温度：-30℃〜+75℃
動作環境 — 相対湿度：5% RH〜95% RH（結露無）
動作環境 — 高度：≤ 2000 m（2000 m超で出力低下）

製品特長

• 冷却方式：ファン冷却
• 待機消費電力：< 10 W
• 通信プロトコル：CAN（125 kb/s、CANレベル 5 V）
• アドレス設定：デジタル表示・ボタン操作
• モジュール寸法（D×W×H）：437.5 mm × 300 mm × 84 mm
• 重量：≤ 16 kg
• MTBF：500,000 時間

生産・試験
製造はISO9001およびIATF16949の品質システムに準拠しています。生産工程は全自動SMTライン、はんだペースト印刷・検査、フローはんだ、全自動保護コーティング、エージング試験ラインを使用し、年産能力は500,000台を超えます。Tonheは性能・信頼性検証のための認定EMC試験室や環境試験室を運用しています。

FAQ — 主な項目

• 通信プロトコル：CAN（ボーレート125 kb/s、CANレベル 5 V）
• 封止（ポッティング）：全シリーズで樹脂封入対応
• 取り付け方法：水平、側置き、逆さまでの設置（逆さ設置は前面パネルのカスタムが必要な場合あり）
• 保証：標準保証は出荷日から12か月
• アフターサービス：契約条件に応じてオンラインおよび現地サポート対応可能

技術仕様

• 型番：TH30DS10030C8E-WT
• Brand: Tonhe
• DC入力定格電圧：750 VDC（動作範囲 200–850 VDC）
• DC入力最大電流：60 A
• 定格出力：30 kW
• 出力電圧範囲：50–1000 VDC
• 出力電流範囲：0.5–100 A
• 定電力範囲：300–1000 VDC（30 kW定電力）
• ピーク効率：≥ 98%
• ソフトスタート時間：3–8 s
• 短絡保護：自己復帰式保護
• 電圧制御精度：≤ ±0.5%
• 電流制御精度：≤ ±1%
• 電流共有不均衡：≤ ±5%
• 動作温度：-30℃〜+75℃
• 相対湿度：5% RH〜95% RH（結露無）
• 高度：≤ 2000 m（上位では出力低下）
• 冷却：ファン冷却
• 待機消費電力：< 10 W
• 通信プロトコル：CAN
• アドレス設定：デジタル表示、ボタン操作
• 寸法（D×W×H）：437.5 mm × 300 mm × 84 mm
• 重量：≤ 16 kg
• MTBF：500,000 時間
