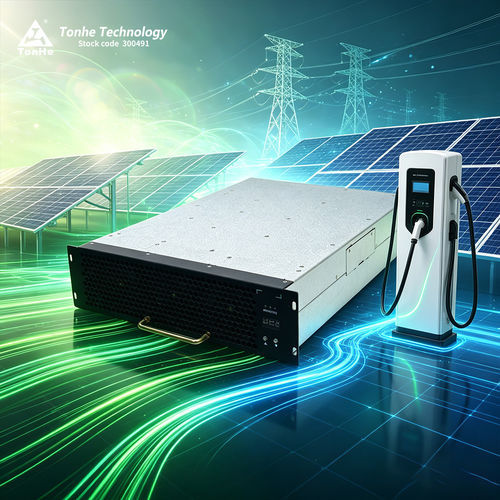

EV昇圧器モジュール TH30DS10030C8E-WTDC
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- EV
- 特性
- DC
- 出力
30 kW
(40.8 hp)
詳細
製品紹介
TH30DS10030C8E-WTは、Tonheが充電スタンド向けに開発した高効率・高電力密度のDC/DC充電モジュールです。入力電圧200–850 VDC（定格750 VDC）に対応し、定格出力30 kW、出力定電力範囲300–1000 VDCを提供します。高温環境（最大55°C）でも定格出力で動作可能で、CANバスを介してメインコントローラと通信し、パラメータ設定、動作パラメータ収集、状態制御が行えます。
製品の利点
主要性能（抜粋）
型番：TH30DS10030C8E-WT
DC入力 — 定格電圧：750 VDC；動作範囲：200–850 VDC
DC入力 — 最大電流：60 A
DC出力 — 定格出力：30 kW
DC出力 — 出力電圧範囲：50–1000 VDC
DC出力 — 出力電流範囲：0.5–100 A
出力定電力範囲：300–1000 VDC（この範囲で定格30 kWを供給）
ピーク効率：≥98%
ソフトスタート時間：3–8 s
短絡保護：自己ロールバック保護
電圧制御精度：≤ ±0.5%
電流制御精度：≤ ±1%
電流分担不均衡：≤ ±5%
動作温度：-30°C～+75°C
相対湿度：5% RH～95% RH（結露なし）
高度：≤2000 m（2000 m超で定格ダウン）
製品特徴
生産センター
Tonhe TechnologyはISO9001およびIATF16949を取得しています。製造設備には自動SMTライン、はんだペースト印刷および検査、波はんだ装置、全自動塗装ライン、エージング検査ライン等が備わり、年間生産能力は総生産工程を経て50万台以上の充電モジュールに達します。
試験センター
同社はCNASおよびDiLAC認定のEMCラボを保有し、半無響室（3 m）、Chroma電子負荷、AC電源、Yokogawa WT1800電力アナライザ、Flukeマルチメータ、温湿度チャンバー等を備え、モジュールおよび充電器の総合試験を実施できます。
梱包・発送
少量注文：宅配（FedEx、DHL、UPSなど）でのドアツードア発送。大量出荷：コンテナでの海上または航空輸送、数量と顧客要件により対応。
FAQ（抜粋）
技術仕様
TH30DS10030C8E-WTは、Tonheが充電スタンド向けに開発した高効率・高電力密度のDC/DC充電モジュールです。入力電圧200–850 VDC（定格750 VDC）に対応し、定格出力30 kW、出力定電力範囲300–1000 VDCを提供します。高温環境（最大55°C）でも定格出力で動作可能で、CANバスを介してメインコントローラと通信し、パラメータ設定、動作パラメータ収集、状態制御が行えます。
製品の利点
- ピーク変換効率 ≥98%
- 超広帯域の定電力出力範囲：300–1000 VDC
- 待機時消費電力が非常に低い：<10 W
- 総高調波歪みが低い：≤5%
- 広い動作温度範囲：-30°C～+75°C
- フルロード動作時の騒音：約55 dB
主要性能（抜粋）
型番：TH30DS10030C8E-WT
DC入力 — 定格電圧：750 VDC；動作範囲：200–850 VDC
DC入力 — 最大電流：60 A
DC出力 — 定格出力：30 kW
DC出力 — 出力電圧範囲：50–1000 VDC
DC出力 — 出力電流範囲：0.5–100 A
出力定電力範囲：300–1000 VDC（この範囲で定格30 kWを供給）
ピーク効率：≥98%
ソフトスタート時間：3–8 s
短絡保護：自己ロールバック保護
電圧制御精度：≤ ±0.5%
電流制御精度：≤ ±1%
電流分担不均衡：≤ ±5%
動作温度：-30°C～+75°C
相対湿度：5% RH～95% RH（結露なし）
高度：≤2000 m（2000 m超で定格ダウン）
製品特徴
- 冷却方式：ファン冷却
- 待機消費電力：<10 W
- 通信プロトコル：CAN（典型ボーレート125 kb/s、5 Vレベル）
- アドレス/設定：デジタル表示とボタン操作
- モジュール寸法（D×W×H）：437.5 mm × 300 mm × 84 mm
- 質量：≤16 kg
- MTBF：500,000 時間
生産センター
Tonhe TechnologyはISO9001およびIATF16949を取得しています。製造設備には自動SMTライン、はんだペースト印刷および検査、波はんだ装置、全自動塗装ライン、エージング検査ライン等が備わり、年間生産能力は総生産工程を経て50万台以上の充電モジュールに達します。
試験センター
同社はCNASおよびDiLAC認定のEMCラボを保有し、半無響室（3 m）、Chroma電子負荷、AC電源、Yokogawa WT1800電力アナライザ、Flukeマルチメータ、温湿度チャンバー等を備え、モジュールおよび充電器の総合試験を実施できます。
梱包・発送
少量注文：宅配（FedEx、DHL、UPSなど）でのドアツードア発送。大量出荷：コンテナでの海上または航空輸送、数量と顧客要件により対応。
FAQ（抜粋）
- 通信プロトコル：CAN（典型CANボーレート125 kb/s、5 Vレベル）
- ポッティング：モジュールは充填（potting）対応可
- 取付方法：水平、側置、上下逆さま設置が可能（逆さま設置はハンドル無しのカスタム前面パネルが必要な場合あり）
- 納期：数量≥10で約7日が目安；サンプルは在庫の場合あり；大量/カスタム注文は約35日
- 支払条件：標準は出荷前100% T/T；長期取引は条件交渉可（例：50%前払/50%出荷前、または30%/70%）
- カスタマイズ：OEM/ODM対応可；社名・ロゴ・型番の銘板印字、色・形状のカスタム対応
- 保証：受領日より標準12か月
- アフターサービス：契約に応じてオンライン/オンサイト対応；24時間応答体制あり
- 認証・輸出：ISO9001、IATF16949、CE、TUV等；複数国へ輸出実績あり
技術仕様
- 型番：TH30DS10030C8E-WT
- DC入力定格電圧：750 VDC（動作範囲 200–850 VDC）
- DC入力最大電流：60 A
- 定格出力：30 kW
- 出力電圧範囲：50–1000 VDC
- 出力電流範囲：0.5–100 A
- 定電力出力範囲：300–1000 VDC（この範囲で30 kWを供給）
- ピーク効率：≥98%
- ソフトスタート時間：3–8 s
- 短絡保護：自己ロールバック保護
- 電圧制御精度：≤ ±0.5%
- 電流制御精度：≤ ±1%
- 電流分配不均衡：≤ ±5%
- 動作温度：-30°C～+75°C
- 相対湿度：5% RH～95% RH（結露なし）
- 高度：≤2000 m
- 冷却方式：ファン冷却
- 待機消費電力：<10 W
- 通信：CAN（125 kb/s、5 Vレベル）
- アドレス設定：デジタル表示とボタン操作
- 寸法：437.5 mm × 300 mm × 84 mm
- 重量：≤16 kg
- MTBF：500,000 時間
