炭化ケイ素出力モジュール TH30F10030C8E-WT

ACDC

概要

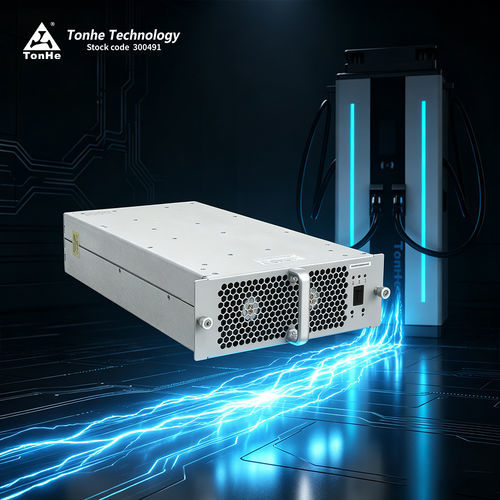

TH30F10030C8E-WTは、TonheがEV充電ステーション向けに開発した高効率・高出力密度のAC/DCモジュールです。三相4線入力（3Ø＋PE）に対応し、入力電圧285VAC〜475VACの範囲で動作、最大出力30kW（定電力使用範囲：300〜1000VDC）を提供します。モジュールはCANバスを介してメインコントローラと通信し、パラメータ設定、動作パラメータ収集、動作状態制御を行います。

優位点

• 広い定電力範囲：300〜1000VDC
• 超低待機消費電力：<10W
• 低全高調波歪み（THD）：≤5%
• 広温度範囲：-40℃〜+75℃
• 高変換効率：ピーク≥96%

主要性能パラメータ

• 型番：TH30F10030C8E-WT
• AC入力定格電圧：380Vac（三相、Nなし）；動作範囲285〜475Vac
• 周波数：50±5Hz
• 力率：≥0.99
• AC過電圧保護：487±10Vac、低電圧保護：270±10Vac
• DC定格出力：30kW
• DC出力電圧範囲：50〜1000Vdc
• DC出力電流範囲：0.5〜100A
• 定電力：300〜1000Vdcで定格20kW出力（指定範囲で定電力運転対応）
• ピーク効率：≥96%
• ソフトスタート時間：3〜8s
• 短絡保護：自己復帰保護
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 電流共有不均衡：≤±5%
• THD：≤5%

動作環境

• 動作温度：-40℃〜+75℃
• 相対湿度：≤95%（結露なし）
• 高度：≤2000m（2000m以上は出力低下）

製品特長

• 冷却方式：ファン冷却
• 待機消費電力：<10W
• 通信プロトコル：CAN（CANバス）、ボーレート125 kb/s、レベル5V
• アドレス/設定：デジタル表示とキー操作
• 寸法（L×W×H）：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000時間
• 取付方向：水平、側置き、逆さま（フロントパネルのカスタム対応可）
• ポッティング（樹脂封入）対応可能

生産・検査センター
ISO9001およびIATF16949認証のある設備で製造。生産工程にはSMTライン、波はんだ、コーティング、エージング試験等を含む。試験センターにはEMCラボや充電器／モジュールの包括的な試験設備を備える。

認証・輸出
企業および製品の認証にISO9001、IATF16949を保有。充電モジュール／充電器はCE/TUV等の認証を取得し、複数国へ輸出されている。

梱包・出荷
海上・航空・宅配に適した保護梱包で出荷。小口は通常宅配、数量大はコンテナによる海上または航空輸送。

よくある質問（抜粋）

• Q: モジュールの通信プロトコルは？
  A: CAN、ボーレート125 kb/s、レベル5V。
• Q: ポッティング（樹脂封入）は対応しますか？
  A: はい、シリーズで対応可能です（要相談）。
• Q: 取り付け向きは？
  A: 水平、側置き、逆さま設置が可能。フロントパネルのカスタム対応可。
• Q: 納期は？
  A: 数量・カスタムにより変動。目安：大口/カスタムで約35日、小口/サンプルはより短納期。
• Q: 支払条件は？
  A: 標準は前払いTT。長期取引で条件交渉可能。
• Q: 保証期間は？
  A: 標準で出荷受領後12か月。
• Q: アフターサービスは？
  A: 契約条件に応じてオンラインおよびオンサイト対応。プロジェクト案件には24時間対応体制を約束。

仕様（技術データ）

• 型番：TH30F10030C8E-WT
• ブランド：Tonhe
• AC入力電圧：定格380Vac（三相）；範囲285–475Vac
• 入力周波数：50±5Hz
• 入力力率：≥0.99
• 入力過電圧：487±10Vac
• 入力低電圧：270±10Vac
• DC定格出力：30kW
• 出力電圧範囲：50–1000Vdc
• 出力電流範囲：0.5–100A
• 定電力範囲：300–1000Vdc（指定範囲で20kW定電力）
• ピーク効率：≥96%
• ソフトスタート時間：3–8s
• 短絡保護：自己復帰
• 電圧制御精度：≤±0.5%
• THD：≤5%
• 電流制御精度：≤±1%
• 電流共有不均衡：≤±5%
• 動作温度：-40℃〜+75℃
• 相対湿度：≤95%（結露なし）
• 高度：≤2000m（上回ると出力低下）
• 冷却方式：ファン
• 待機消費電力：<10W
• 通信：CAN
• アドレス設定：デジタル表示とキー操作
• 寸法：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000時間
