炭化ケイ素出力モジュール THWT30F10030C9EUR

ACDC

製品概要

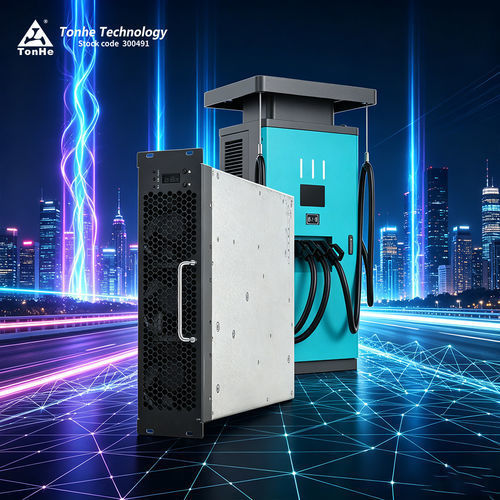

THWT30F10030C9EUR は Tonhe 製の 30 kW DC 急速充電パワーモジュールで、商用充電ステーション向けに設計されています。UL 認証を取得しており、高い電力密度、広い入力レンジ、定電力動作に最適化されています。産業用充電器アセンブリに適合します。

主な利点

• 広い DC 電圧範囲での定電力モード（既定 300–1000 VDC、250 VDC から定電力動作が報告）
• 高いピーク変換効率（文書上 ≥96%、一部に ≥97.5% 記載）
• 極めて低い待機消費電力：<10 W
• 低全高調波歪み（THD ≤5%）および高い入力力率（≥0.99）
• 広い動作温度範囲（製品系統により -40 ℃〜+75 ℃ または -30 ℃〜+70 ℃）

主要仕様（概要）

• 型番：THWT30F10030C9EUR
• ブランド：Tonhe
• 交流入力：定格 480 VAC 三相（中性線なし）、動作範囲 432–528 VAC、60 Hz
• 入力保護：過電圧 531–543 VAC、低電圧 323–335 VAC
• 直流出力電力：定格 30 kW
• 出力電圧範囲：200–1000 VDC（既定の定電力 300–1000 VDC、250–1000 VDC で 30 kW 定格動作報告）
• 出力電流範囲：0.5–120 A
• ピーク効率：≥96%（一部記載で ≥97.5%）
• ソフトスタート：≤3 s、短絡保護：自己復帰型保護
• 電圧調整精度：≤±0.5%／電流調整精度：≤±1%
• THD：≤5%／電流共有不均衡：≤±5%

機械仕様・環境条件

• 寸法（ハンドル除く）：437.5 × 300 × 84 mm（L × W × H）
• 質量：≤20 kg
• 冷却方式：ファン冷却
• 待機電力：<10 W
• MTBF：500,000 時間
• 動作温度：仕様により -40 ℃〜+75 ℃ または -30 ℃〜+70 ℃
• 相対湿度：≤95%（結露なし）；高度：≤2000 m（2000 m 超でデレーティング）

通信・操作

• インターフェース：監視、パラメータ設定、動作制御用の CAN バス
• CAN 詳細：モジュールの典型的な CAN ボーレート 125 kbs、CAN レベル 5 V
• アドレス設定・ローカル操作：デジタル表示とキー操作
• 取り付け：水平、側置き、上下逆向き対応。フロントパネルのカスタム対応あり

製造・試験センター
Tonhe Technology は ISO9001 および IATF16949 認証を有する生産ライン（SMT、自動はんだ付け、エージング、組立）を運用しています。CNAS 認定の EMC ラボや半無響 3m チャンバー、電力解析器、環境試験装置、DC 負荷、過渡耐性試験システム等により機能・EMC 検証をサポートします。

認証・梱包
製品・企業情報には UL、CE、TUV 等の認証記載があります。梱包はサンプル向け（エクスプレス）からコンテナ輸送まで対応し、リードタイムは数量により変動します（例：サンプル約7日、量産は個別調整）。

FAQ（抜粋）

• Q: モジュールの通信プロトコルは？ A: CAN を使用。典型的なボーレート 125 kbs、CAN レベル 5 V。
• Q: 封止（グルー充填）は可能か？ A: はい。シリーズでグルー充填対応可。
• Q: 取り付け向きは？ A: 水平、側置き、天地逆いずれも対応。フロントパネルのカスタムあり。
• Q: 納期は？ A: サンプル在庫および生産リードタイムは数量により異なる。小口サンプルは約7日程度が目安。
• Q: 保証は？ A: 標準で出荷後 12 か月程度の保証、契約によりオンサイト対応あり。
