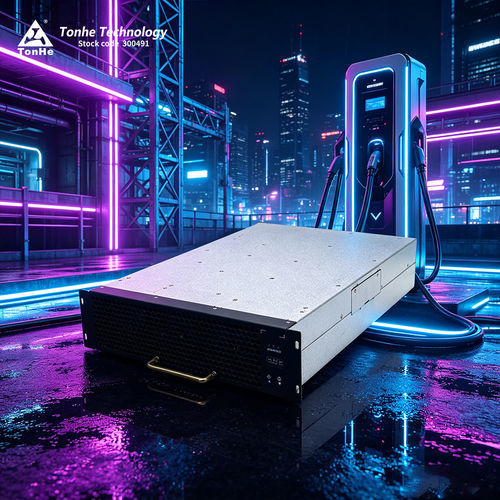

EV昇圧器モジュール TH30F10030C9E-WT

DC

概要
TH30F10030C9E-WTは、EV充電ステーション向けに開発された低騒音・高効率・高電力密度のAC/DCモジュールです。三相4線入力に対応し、最大30 kWの安定したDC出力を提供します。CANバスによる通信と遠隔制御に対応しています。

主な機能

• 定格出力：30 kW。
• 超ワイド定電力範囲：広いDC電圧範囲で30 kWの定電力出力を維持。
• パラメータ設定、稼働データ収集、状態制御のためのCAN通信。

技術表（主要パラメータ）

• 型番：TH30F10030C9E-WT
• AC入力電圧：定格380 VAC（三相、N無し）、動作範囲285–475 VAC
• 入力周波数：50 ±5 Hz
• 入力力率：≥0.99
• 入力過電圧保護：487 ±10 VAC
• 入力低電圧保護：270 ±10 VAC
• DC出力定格電力：30 kW
• DC出力電圧範囲：50–1000 VDC
• DC出力電流範囲：0.5–100 A
• 定電力範囲：300–1000 VDC（定格30 kW）
• ピーク効率：≥96.5%
• ソフトスタート時間：3–8 s
• 短絡保護：self-rollback（自己復帰）
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 全高調波歪み（THD）：≤5%
• 電流分担不均衡：≤±5%
• 動作温度：-30 ℃〜+75 ℃
• 相対湿度：≤95%（結露なし）
• 高度：≤2000 m（2000 m超でデレーティング）
• 冷却方式：ファン冷却
• 待機消費電力：<6 W
• 通信プロトコル：CAN（125 kbps、5 Vレベル）
• アドレス設定：デジタル表示とキー操作
• 寸法（L×W×H、ハンドルなし）：437.5 × 300 × 84 mm
• 重量：≤16 kg
• MTBF：500,000 時間

製品説明
TH30F10030C9E-WTは、低騒音と高電力密度が求められるEV充電アプリケーション向けに最適化されています。広範なAC入力電圧範囲に対応し、最大30 kWの安定したDC出力を供給します。規定範囲内では高温環境でもデレーティングなしでの運転を考慮して設計されています。CANバスにより遠隔設定や状態監視が可能です。

技術仕様

• 型番：TH30F10030C9E-WT
• ブランド：Tonhe
• 定格DC出力：30 kW
• DC出力電圧：50–1000 VDC
• DC出力電流：0.5–100 A
• 定電力範囲：300–1000 VDC（30 kW）
• ピーク効率：≥96.5%
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• THD：≤5%
• 冷却方式：ファン
• 待機電力：<6 W
• 通信：CAN（125 kbps、5 V）
• 寸法：437.5 × 300 × 84 mm（ハンドル無し）
• 重量：≤16 kg
• 動作温度：-30 ℃〜+75 ℃
• MTBF：500,000 時間
