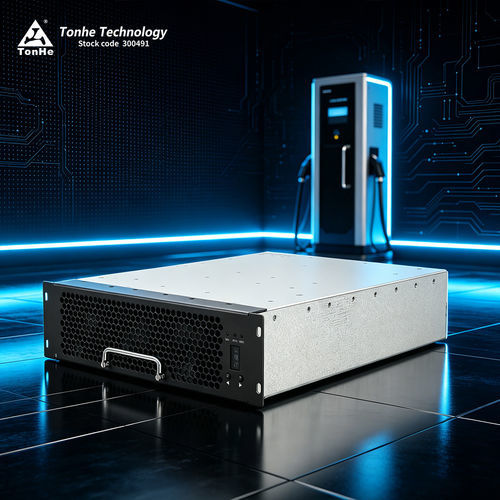

電動車両用昇圧器モジュール THWT30F10030C9EUR

EVDCDC急速

製品紹介
THWT30F10030C9EURは、充電スタンド向けに設計されたTonheの電源モジュールです。UL認証を取得しており、三相4線（定格480 VAC、動作範囲432–528 VAC；別箇所で286–533 VAC記載）のAC入力に対応します。最大30 kWのDC出力を提供し、充電システムの監視・制御用にCANバス通信をサポートします。

製品の利点

• 出力電圧範囲：200–1000 VDC（定格仕様では250–1000 VDC時に30 kWを維持）
• 待機電力：<10 W
• 全高調波歪み（THD）：≤5%
• 動作温度範囲：-30°C～+70°C（別箇所で-40°C～+75°Cの記載あり）
• ピーク変換効率：≥96%（仕様表）；マーケティング上は最大≥97.5%を記載

技術仕様（抜粋）
型番：THWT30F10030C9EUR
ブランド：Tonhe
AC入力：定格480 VAC、三相（中線なし）；動作範囲432–528 VAC（別記載：286–533 VAC）
入力周波数：60 Hz
入力力率：≥0.99
入力過電圧/低電圧保護：531–543 VAC / 323–335 VAC
DC出力定格：30 kW
DC出力電圧範囲：200–1000 VDC（250–1000 VDC時に30 kW保持）
DC出力電流範囲：0.5–120 A
ソフトスタート時間：≤3 s
短絡保護：自己復帰型保護
電圧制御精度：≤±0.5%
電流制御精度：≤±1%
電流分担不均衡：≤±5%
THD：≤5%
動作湿度：≤95%（結露なきこと）
高度：≤2000 m（2000 m超で補正）
冷却方式：ファン冷却
寸法（ハンドル無し）：437.5 × 300 × 84 mm
重量：≤20 kg
MTBF：500,000 時間

生産・試験センター
TonheはISO9001およびIATF16949認証を有します。SMTライン、はんだペースト印刷／検査装置、波動はんだライン、コーティングライン、エージング試験ライン等を備えた製造設備を有しています。試験センターには3m半無響室のEMCチャンバー、電子負荷、交流電源、電力アナライザ、温湿度試験室、過渡耐性試験装置などが揃い、総合的な検証が可能です。

梱包と出荷
標準的な産業梱包を採用。小口注文は国際宅配便（FedEx、DHL、UPS）で発送し、大口はコンテナで海上または航空輸送を行います。

FAQ — 選択項目

• 通信プロトコル：CANバス（一般的なボーレート125 kb/s、信号レベル5 V）
• 封止（ポッティング）：シリーズは接着剤封止に対応
• 設置方法：水平、側置、逆さ設置が可能（逆さ設置用にハンドルなし前面パネルの対応可）
• 納期目安：少量（≥10台）で約7日、量産やカスタムは工程により長期（例：〜35日）
• 支払条件：前払いTTや協議可能な条件（例：100% TT、50/50、30/70）
• カスタマイズ：OEM/ODM対応（銘板、ロゴ、型番、色、形状など）
• 保証：標準12ヶ月（受領日より）
• アフターサービス：契約に応じてオンラインおよび現地保守対応、24時間の応答体制あり

特性 / 技術仕様

• 型番：THWT30F10030C9EUR
• ブランド：Tonhe
• 定格DC出力：30 kW
• DC出力電圧範囲：200–1000 VDC（250–1000 VDCで30 kW保持）
• DC出力電流範囲：0.5–120 A
• AC入力定格：480 VAC 三相（432–528 VAC）
• 周波数：60 Hz
• 力率：≥0.99
• ピーク効率：≥96%（仕様表）；最大で≥97.5%の記載あり
• 待機消費電力：<10 W
• THD：≤5%
• 動作温度：-30°C～+70°C（別記載：-40°C～+75°C）
• 冷却方式：ファン冷却
• 寸法（ハンドル無）：437.5 × 300 × 84 mm
• 重量：≤20 kg
• MTBF：500,000 時間
