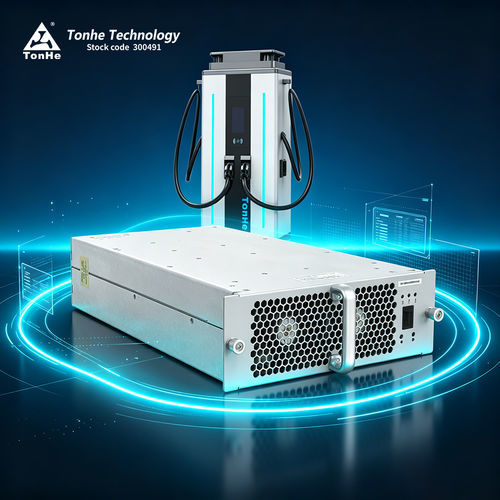

電動車両用昇圧器モジュール TH30F10030C8E-WT

EVDC

製品概要
TH30F10030C8E-WT は、電気自動車（EV）充電ステーション向けに設計された AC/DC 整流モジュールです。三相＋PE の四線式入力に対応し、入力範囲は 285–475 VAC、定格出力は最大 30 kW です。CAN バスを介してメインコントローラと通信し、パラメータ設定、稼働データ取得、動作制御を行います。

利点

• 広い定電力出力範囲：300–1000 VDC
• 極めて低い待機消費電力：<10 W
• 低全高調波歪（THD）：≤5 %
• 広温度動作範囲：-40 ℃～+75 ℃
• 高変換効率：ピーク≥96 %

主要パラメータ（概要）
型番：TH30F10030C8E-WT

AC 入力：
定格電圧：380 VAC 三相、動作範囲 285–475 VAC
周波数：50 ±5 Hz
力率：≥0.99
入力過電圧保護：487 ±10 VAC
入力低電圧保護：270 ±10 VAC

DC 出力：
定格出力：30 kW
出力電圧範囲：50–1000 VDC
出力電流範囲：0.5–100 A
定電力範囲：Vout が 300–1000 VDC のとき、定常 20 kW 出力（仕様による）
ピーク効率：≥96 %
ソフトスタート時間：3–8 s
短絡保護：自己復帰/ロールバック保護
電圧制御精度：≤±0.5 %
THD：≤5 %
電流制御精度：≤±1 %
電流分配不均衡：≤±5 %

動作環境
動作温度：-40 ℃～+75 ℃
相対湿度：≤95 %（結露なきこと）
高度：≤2000 m（2000 m 超は出力低減）

製品特徴

• 冷却方式：ファン冷却
• 待機消費：<10 W
• 通信：CAN バス（典型 125 kb/s、5 V レベル）
• アドレス設定・ローカル操作：デジタル表示とキー操作
• 寸法：460 × 218 × 84 mm（L × W × H）
• 重量：≤13 kg
• MTBF：500,000 時間

生産・試験設備
ISO9001 と IATF16949 に基づく生産体制、全自動 SMT ラインやはんだ実装・検査設備を保有。CNAS 認定の EMC ラボと各種試験設備により、放射ノイズ、イミュニティ、トランジェント、充電器全体試験を実施可能。年間モジュール生産は 500,000 台以上（フルプロセス後）。

FAQ（抜粋）

• 通信プロトコル：CAN、標準ボーレート 125 kb/s、CAN レベル 5 V。
• ポッティング（封止）：シリーズは樹脂充填に対応。
• 取付方法：水平、縦置き、逆さま設置が可能。逆さま設置はハンドルなしのカスタム前面パネルが必要な場合あり。
• 納期：サンプル/小口は通常約 7 日。大量またはカスタムは生産スケジュールにより長くなる（例：〜35 日）。
• 支払条件：標準は出荷前 100% TT。長期取引は条件交渉可（例：50% 前払 + 50% 出荷前、30%+70% 等）。
• 保証：受領後標準 12 か月。
• アフターサービス：契約に応じオンライン／現地サポートを提供。

技術仕様

• 型番：TH30F10030C8E-WT
• ブランド：Tonhe
• HS コード：8504409999
• 定格出力：30 kW
• AC 入力：285–475 VAC（三相）、定格 380 VAC
• 周波数：50 ±5 Hz
• DC 出力範囲：50–1000 VDC
• 出力電流：0.5–100 A
• 定電力範囲：300–1000 VDC（その範囲で 20 kW 定常出力、仕様による）
• ピーク効率：≥96 %
• 待機電力：<10 W
• THD：≤5 %
• 電圧制御精度：≤±0.5 %
• 電流制御精度：≤±1 %
• 冷却：ファン
• ソフトスタート：3–8 s
• 寸法（L×W×H）：460 × 218 × 84 mm
• 重量：≤13 kg
• 動作温度：-40 ℃～+75 ℃
• 相対湿度：≤95 %（結露なきこと）
• 高度：≤2000 m（上方での出力低減）
• MTBF：500,000 時間
• 通信：CAN バス（125 kb/s、5 V レベル）
