炭化ケイ素出力モジュール TH30F10025C7E-WT

ACDC

製品概要

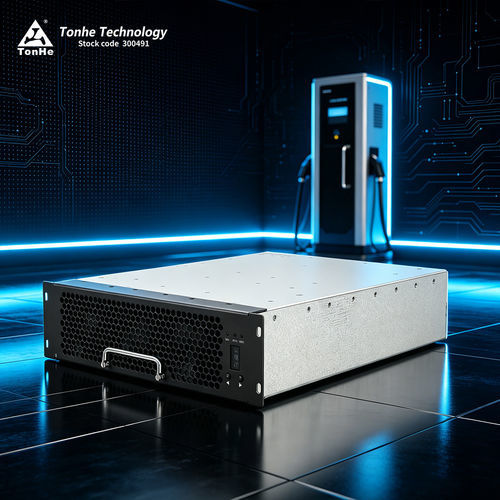

TH30F10025C7E-WTは、TonHe製の充電ステーション向けAC/DC EV整流モジュールです。定格出力30 kWを提供し、広い定電力範囲（250–1000 Vdc）を備えます。三相4線入力に対応し、ファン冷却（通常/静音モード）とステーション制御器や車載BMSとの統合用CAN通信を備えています。

製品紹介
TH30F10025C7E-WTは、商用EV充電用途向けに高い電力密度と高効率変換を実現します。車両BMSと連携して適切な充電制御を行い、BMS通信が無い場合はバッテリー保護のため充電を行いません。

製品の利点

• 広い定電力範囲：250–1000 Vdc（この範囲で定格30 kW）
• 超低スタンバイ消費電力：<10 W
• 低全高調波歪み：THD ≤5%
• 広い動作温度範囲：-30℃～75℃
• 高いピーク変換効率：≥96%

性能パラメータ
型番 TH30F10025C7E-WT

AC入力
定格電圧：380 Vac、三相（3相＋PE）、動作範囲270–490 Vac
入力周波数：50±5 Hz
入力力率：≥0.99
入力過電圧保護：490±10 Vac
入力低電圧保護：270±10 Vac

DC出力
定格出力：30 kW
出力電圧範囲：50–1000 Vdc
出力電流範囲：0.5–120 A
定電力範囲：250–1000 Vdcで定格30 kW
ピーク効率：≥96%
ソフトスタート時間：3–8 s
短絡保護：自己復帰保護
電圧制御精度：≤±0.5%
電流制御精度：≤±1%
電流共有不均衡：≤±5%
THD：≤5%

動作環境
動作温度：-30℃～75℃
相対湿度：≤95%（結露なし）
高度：≤2000 m（2000 m超でデレーティング）

製品特長
冷却方式：ファン冷却（通常/静音モード）
待機消費電力：<10 W
通信プロトコル：CAN（125 kb/s、5 Vレベル）
アドレス設定：デジタル表示とキー操作
モジュール寸法：437.5 × 300 × 84 mm（L × W × H）
重量：≤15 kg
MTBF：500,000 時間

生産・試験センター概要
TonHe TechnologyはSMTライン、自動はんだ印刷・実装、保護コーティング、エイジング検査ライン、認定EMC試験所を保有しています。試験装置には3 m半無響室、プログラマブル負荷、電力解析器、温湿度試験室などを備え、量産と規格適合試験を支援します。

技術仕様

• 型式：TH30F10025C7E-WT
• ブランド：TonHe
• 定格出力：30 kW
• 出力電圧範囲：50–1000 Vdc（250–1000 Vdcで定格30 kW）
• 出力電流範囲：0.5–120 A
• ピーク効率：≥96%
• 入力電圧：定格380 Vac、三相；動作範囲270–490 Vac
• 入力周波数：50±5 Hz
• 力率：≥0.99
• THD：≤5%
• 待機電力：<10 W
• 通信：CAN（125 kb/s、5 V）
• 冷却：ファン冷却
• 動作温度：-30℃～75℃
• 寸法：437.5 × 300 × 84 mm
• 重量：≤15 kg
• MTBF：500,000 時間
