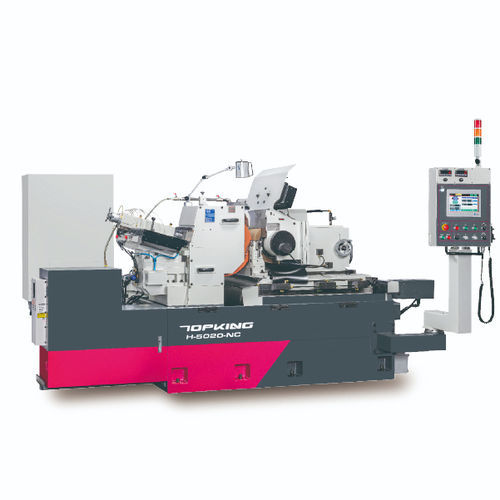

センタレス研削機 H-5020

加工用部品横型NC

はじめに

容量

高性能グラフィカル・ユーザー・インターフェースリジッドマシンベース油圧スピンドルとスライドレールの利点

OIL COOLANT SYSTEM オイルクーラントシステム。 油温を一定に保ち、油温変化による主軸精度の低下を防ぐオイルクーラントを搭載。 保護装置用アキュムレータ。 特殊な圧力アキュムレータ設計により、圧力低下（停電など）時に静圧油を主軸静圧システムに戻し、スピンドルが高速回転している間の静圧膜の瞬間的な喪失による損傷を防ぎます。 ハイドロスタティック・ガイドウェイの構造 R.W.下部スライダー（切込み軸）は、静圧案内構造を採用し、極めて滑らかで高速な摺動、高い送り精度、安定した研削精度を実現しました。下部送り軸はサーボモーターと調和減速機で駆動され、バックラッシュを減らし、トルクを増加させ、研削品質を安定させます。最小手動送り増分： 0.001ミリメートル、最小数値制御送り増分： 0.0005 mm。 安定した研削砥石自動。ドレッシングユニット(上記1軸用)R.W.及びG.W.のドレッシング装置（1軸用）。 特殊合金鋳鉄製で、耐摩耗のために熱処理されたドレス構造。油圧で前後を駆動し、プロファイルドレッシング用のサーボモーターと組み合わせることができます。ドレッシング速度は可変で、コンポーネントの要件に合わせて調整可能。 NCシリーズ用軸組合せ

研削砥石・フランジ×1セット

調整砥石・フランジ×1セット

切込み用ワークレスト・超硬ブレード×1セット

スルーフィード用ワークレスト・超硬ブレード×1セット

ダイヤモンド工具（2本入り）×11セット

電動システム

潤滑システム(オイルクーラント、アキュムレーター付)×1セット

クーラントシステム×1セット

作業ランプ×1セット

工具(水平調整パッド)・工具箱×1セット

オプション

オートフィーダー（スルーフィード研削）

Auto.アンロードアタッチメント（スルーフィード研磨）

V型サポーター（ロングバー研磨用）

Auto.Loading and Unloading Attachment (Infeed Grinding)

Vibratory Feeder (Thrufeed Grinding)

Fully Splash Guard

Magnetic Coolant Separator

Paper Filter

Hydro cyclone Coolant Separator

Jig Crank for Grinding Wheel

仕様機能/仕様
• モデルH-5020-NC
• 標準研削直径範囲：Ø2 ~ Ø75 mm
• 最大切込み長さ：200 mm
• 最小自動切込み増分： 0.0005 mm
• 研削砥石のサイズ：Ø510 × 205 × Ø304.8 (7A) mm
• 調整車サイズ：φ330×205×φ177.8（7A）mm
• 研削砥石線速度：33m/sec（45m/sec）
• 調整車回転数：10～220rpm
• 研削砥石モーター： 11.25kW（6P）
• 調整車モーター： 5.0 kW（サーボ）
• 油圧オイルタンク：90 L
• クーラントタンク：160 L
• 機械寸法（L×W×H）：3810 × 1620 × 2160 mm
