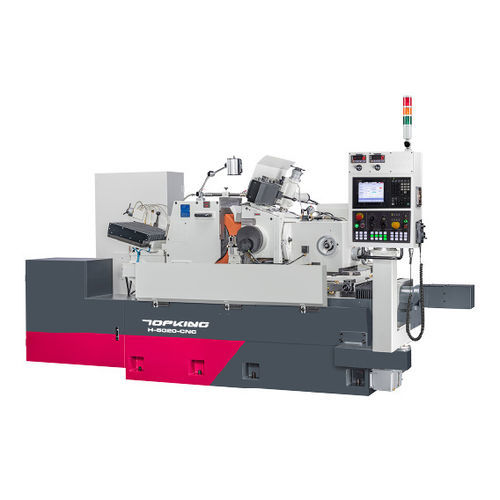

センタレス研削機 H series加工用部品横型CNC
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- センタレス
- 応用
- 加工用部品
- 構造
- 横型
- 制御タイプ
- CNC
- その他の特徴
- 据え置き型
- その他の特徴
- 高精度, 静水圧
- ピンの速度
最大: 2,200 rpm
(13,823 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 出力
11.25 kW
(15.3 hp)- 研削砥石の直径
330 mm, 510 mm
(13 in, 20 in)- 速度
33 m/s, 45 m/s
(108.27 ft/s, 147.64 ft/s)- 重量
6,140 kg
(13,536.38 lb)
詳細
はじめに Hシリーズ
Hシリーズは、静圧(静圧)技術により、高精度、低摩耗、長期安定性を実現し、安定した加工品質を保証します。砥石軸、調整車軸、送り軸（下スライドレール）を静圧油膜で支持することにより、非接触運転を可能にし、長時間の使用でも機械摩耗を防ぎ、高精度を維持します。
高剛性・高減衰特性を実現し、加工時の振動を低減し、安定性と加工面品位を高めます。最小送り速度は0.0005mmと低く、ワークの真円度、面品位、寸法精度に優れています。
容量標準研削範囲（直径）：Ø2 ~ Ø75 mm 研削ホイール（外径×幅×内径）：Ø510 x 205 / 255 x Ø304.8 (7A) mm 線速度：33 m/秒（45 m/秒） 調整ホイール（外径x幅x内径）：Ø330 x 205 / 255 x Ø177.8 (7A) mm R.W.速度（ページに記載）：10～2200 rpm（仕様では10～220 rpmと表記） 最大切込み長さ：200 mm（Ø30 x 205 / 255 x Ø77.8 (7A) mm） R.W. Speed（ページに記載）：10～2200 rpm（仕様では10～220 rpmと表記切込み長さ：200 mm (H-5020-CNC) / 250 mm (H-5025-CNC) 機械構造は高品質のミーハナイト鋳鉄製で、加工前に熱処理と応力除去を行います。 スライドは高周波で硬化され、精密研削されます。 材料は安定性、低変形リスク、優れた耐摩耗性を提供します。
油圧スピンドルとスライドレールの利点 金属同士の磨耗がなく、機械の耐用年数が向上します。 加工中の金属摩擦が極めて低く、温度上昇が低いため、変形が少なく、加工の安定性と部品精度が向上します。 高速回転に適したスピンドル周囲の高圧油膜 高精度アプリケーションと一定の回転により、回転精度が保証されます。
オイル冷却システム オイルクーラーを装備し、油温を一定に保ち、油温変化によるスピンドル精度の低下を防ぎます。
保護装置用アキュムレータ 特別な圧力アキュムレータ設計により、圧力低下（停電など）時に静圧油が主軸静圧システムに戻り、スピンドルが高速回転中に静圧油膜が瞬間的に失われることによる損傷を防ぎます。
ハイドロスタティック・ガイドウェイ構造 R.W.下部スライダー（切込み軸）は静圧ガイドウェイ設計を採用し、非常に滑らかで高速な摺動、高精度な送り精度、安定した研削精度を実現します。 ハーモニック減速機付きサーボモーターで駆動する下部送り軸は、バックラッシュを低減し、トルクを増加させ、研削効率を向上させ、精度を安定させます： 0.001ミリメートル、最小NC送り増分は0.0005ミリメートルに設定することができます。
安定した研削砥石自動。ドレッシングユニット(1軸以上) オートフィーダー（スルーフィード研削） Auto.アンロードアタッチメント（スルーフィード研磨） V型サポーター（ロングバー研磨用） Auto.Loading and Unloading Attachment (Infeed Grinding) Vibratory Feeder (Thrufeed Grinding) Fully Splash Guard Magnetic Coolant Separator Paper Filter Hydro cyclone Coolant Separator Jig Crank for Grinding Wheel
-
機械の特長：高性能グラフィック・ユーザー・インターフェース
- 操作のためのプログラム編集が不要なティーチインGUI（グラフィカル・ユーザー・インターフェース）による制御システム
- タッチスクリーン付きHMI。ユーザーインターフェースには、微小送り調節のためのショートカットキーが含まれており、研削サイズの調節が容易です
- 下部ドレッシングユニット。
- 砥石ドレッシングシートの下部摺動面は、装置の安定性を向上させるために特大の側方と組み合わせた凹アリ溝構造として設計されています。 R.W.およびG.W.のドレス装置（1軸用）
- ドレッシング構造は特殊合金鋳鉄製で、耐摩耗性のために熱処理されています。
- ドレッシング装置は油圧によって前後に駆動され、プロファイルドレッシング用のサーボモーターと組み合わせることができます。
- 可変のドレッシング速度、シリンダー精度を確保するために調整可能なR.W.ドレッシング装置
- Z軸：砥石の自動ドレッシング（垂直）
- Y 軸：研削砥石自動ドレッシング（水平）
- A軸：調整車自動ドレッシング（垂直）
- B軸：調整車自動ドレッシング（水平）
- C軸：調節車自動。上スライドの自動。切込み
- X軸：調節の車輪自動。 仕様
- 研削砥石およびフランジ×1セット
- 調整車およびフランジ×1セット
- 切込み用ワークレストおよび超硬ブレード×1セット
- スルーフィード用ワークレストおよび超硬ブレード×1セット
- ダイヤモンド工具（2個入り）×11セット
- 電動システム
- 潤滑システム(オイルクーラント、アキュムレーター付)×1セット
- クーラントシステム×1セット
- 作業灯×1セット
- 工具(水平調整パッド)・工具箱×1セット
-
ビデオ製品概要/技術情報
- シリーズHシリーズ（静圧CNCシリーズ）
- 標準研削直径：Ø2 ~ Ø75 mm
- 最大切込み：200 mm (H-5020-CNC)、250 mm (H-5025-CNC)
- 自動切込み最小増分： 0.0005 mm
- 砥石サイズ：Ø510 x 205 / 255 x Ø304.8(7A) mm
- 線速度：33 m/秒（オプションで45 m/秒）
- 調整車サイズ：Ø330 x 205 / 255 x Ø177.8(7A) mm
- 調整車回転数（ページ項目）：10 ~ 2200 rpm、仕様表では10 ~ 220 rpm
- 研削砥石モーター： 11.25 kW
- 調整車モーター： 5.0 kW（サーボ）
- 油圧オイルタンク：90 L; クーラントタンク：160リットル
- 機械寸法：3580 x 2160 x 2020 mm、正味重量：6140 kg
---
