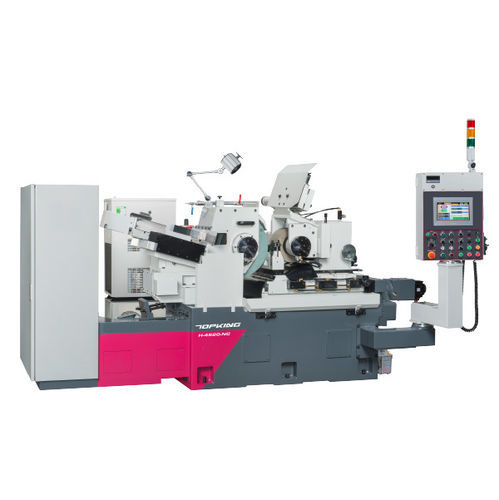

センタレス研削機 H-4520

加工用部品横型NC

はじめに Hシリーズ Hシリーズは、静圧(静水圧)技術により、高精度、低摩耗、長期安定性を実現し、安定した加工品質を保証します。砥石軸、調整車軸、送り軸（下スライドレール）を静圧油膜で支持し、非接触運転を可能にすることで、長時間の使用でも機械摩耗を防ぎ、高精度を維持します。また、高い剛性と減衰特性により振動を効果的に低減し、加工時の安定性と加工面品位を向上させます。最小送り速度は0.0005mmと低く、ワークの真円度、面品位、寸法精度に優れています。 <容量 標準研削範囲（直径）：Ø1 ~ Ø45 mm 研削ホイール（外径×幅×内径）：Ø455 x 205 x Ø228.6 (7A) mm 線速度： 33 m/sec (45 m/sec) 調整ホイール（外径×幅×内径）：Ø255 x 205 x Ø228.6 (7A) mmØ255 x 205 x Ø127 (7A) mm R.W.速度：10～300 rpm 最大切り込み長さ: 200 mm <機械の特徴 高性能グラフィカル・ユーザー・インターフェースリジッドマシンベース油圧スピンドルとスライドレールの利点

保護装置用アキュムレータ

ハイドロスタティック・ガイドウェイの構造安定研削砥石自動ドレスユニットR.W.とG.W.のドレッシング装置。 ドレッシング構造は特殊合金鋳鉄製で、耐摩耗性のために熱処理されています。ドレッシング装置は前後油圧駆動で、プロファイルドレッシング用サーボモーターとの組み合わせも可能です。ドレッシング速度は可変で、R.W.ドレッシングも調整でき、部品精度に対応します。 NCシリーズ用軸組合せ標準付属品

研削砥石およびフランジ×1セット

調整車×1セット

切込みワークレストおよび超硬ブレード×1セット

スルーフィードワークレストおよび超硬ブレード×1セット

ダイヤモンド工具（2本入り）×11セット

電動システム

潤滑システム(オイルクーラント、アキュムレーター付)×1セット

クーラントシステム×1セット

作業ランプ×1セット

工具(水平調整パッド)・工具箱×1セット

オプション

オートフィーダー（スルーフィード研削）

Auto.アンロードアタッチメント（スルーフィード研磨）

V型サポーター（ロングバー研磨用）

Auto.ローディング・アンローディング・アタッチメント（インフィード研削）

振動フィーダー（スルーフィード研削）

完全スプラッシュガード

マグネット式クーラントセパレーター

ペーパーフィルター

ハイドロサイクロン式クーラントセパレーター

研削砥石用ジグクランク

技術仕様

モデル：H-4520-NC

標準研削範囲：Ø1 ~ Ø45 mm

最大切込み長さ：200 mm

• Model: H-4520-NC
• Auto.切込み最小。増分： 0.0005ミリメートル
• 研削ホイールサイズ：Ø455 x 205 x Ø228.6 mm
• 調整車サイズ：Ø255 x 205 x Ø127 mm
• R.W.速度：10〜300 rpm
• 研削ホイールモーター： 7.5 kW
• 正味重量：4300 kg
• 機械寸法：3050 x 1710 x 1990 mm
