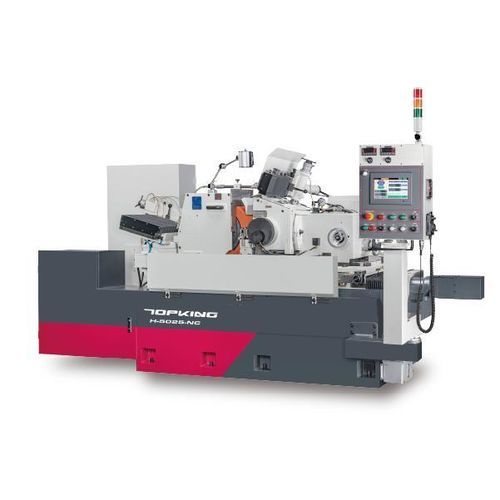

センタレス研削機 H-5025

加工用部品横型NC

導入
H-5025-NCは、バー材や旋削部品の安定した高精度生産向けに設計された外径研削盤です。静圧主軸と静圧ガイドを採用し、金属間接触を排除して振動や摩耗を低減し、最小0.0005 mmの微小送り制御によりミクロンレベルの寸法精度と優れた表面仕上げを実現します。ベースは熱処理されたMeehanite鋳鉄で熱安定性を確保し、グラフィカルなTeach-in操作により複雑なプログラムなしで素早く立ち上げられます。蓄圧器保護と油冷却により工程保護と長寿命を図っています。

能力
標準研削径範囲：Ø2 ～ Ø75 mm
砥石（外径×幅×内径）：Ø510 × 255 × Ø304.8(7A) mm
砥石線速度：33 m/sec（オプション45 m/sec）
調整車（外径×幅×内径）：Ø330 × 255 × Ø177.8(7A) mm
調整車回転数：10 ～ 220 rpm
最大送り長さ：250 mm（仕様表は200 mm）
自動送り最小インクリメント：0.0005 mm

機械の特長

• Teach-in対応のグラフィカルHMIとタッチスクリーンにより、プログラム編集なしで迅速なセットアップと微小送り調整が可能。
• Meehanite鋳鉄製の剛性あるベース、応力除去および精密研削されたスライドで熱・機械的安定性を確保。
• 静圧主軸およびガイドにより非接触支持、極低摩擦、回転精度と寿命の向上を実現。
• 油冷システム（チラー付）により油温を一定に保ち加工精度を維持。
• 蓄圧器保護により圧力低下時（停電等）に静圧油を主軸系に戻し損傷を防止。
• 下スライド（送り軸）に静圧案内を採用し滑らかで高精度な送り特性を実現；サーボ＋ハーモニック減速でバックラッシュ低減。手動微調整0.001 mm。
• 凹形合い口構造と大径の横案内を持つ安定した自動砥石ドレッシングユニット。
• 調整車・砥石のドレッシング装置は耐摩耗性処理された合金鋳鉄製；油圧駆動、オプションでサーボ駆動によるプロファイルドレッシングと可変速度に対応。
• NC軸構成：1軸（X）で調整車下スライドの自動送り制御；2軸（Z+X）で砥石の自動ドレッシング＋調整車下スライドの自動送り。
• 作業環境を清潔・安全に保つフルカバや保護オプションを用意。

標準付属品

• 砥石およびフランジセット ×1
• 調整車およびフランジセット ×1
• 送り用ワークレストおよび硬質合金ブレード ×1
• 貫通加工用ワークレストおよび硬質合金ブレード ×1
• ダイヤモンド工具（2個/セット） ×1セット
• 電気制御システム ×1
• 油冷・蓄圧器付き潤滑システム ×1
• 冷却システム ×1
• 作業灯 ×1
• 工具（レベリングパッド）およびツールボックス ×1

オプション付属品

• ホイールバランス台およびシャフト
• プロファイル研削アタッチメント
• 砥石イオン化ドレッシング装置
• 油圧ワークエジェクタ（送り研削用）
• 送研用手動フィーダー（上下）
• 自動装填アタッチメント（貫通研削）
• 自動フィーダー（貫通研削）
• 自動排出アタッチメント（貫通研削）
• 長物研削用V型サポーター
• 送研用自動荷受・排出アタッチメント
• 振動フィーダー（貫通研削）
• フルスプラッシュガード
• 磁性クーラントセパレータ
• ペーパーフィルター
• ハイドロサイクロン クーラントセパレータ
• 砥石用ジグクランク

仕様
標準研削範囲（径）：Ø2 ～ Ø75 mm
最大送り長さ：200 mm（容量欄は250 mmを示す）
自動送り最小単位：0.0005 mm
砥石寸法：Ø510 × 255 × Ø304.8(7A) mm；線速度33 m/sec（オプション45 m/sec）
調整車寸法：Ø330 × 255 × Ø177.8(7A) mm；10 ～ 220 rpm
傾斜角：+5° ～ -3°；旋回角：±5°
ハンドル目盛：上スライド送り 3.5 mm/回（0.05 mm/目盛）；下スライド微動 0.1 mm/回（0.001 mm/目盛）
駆動モータ：砥石 11.25 kW；調整車 5.0 kW（サーボ）；下スライド送りモータ（X軸 NC 1軸）1.0 kW
タンク容量：油圧タンク 90 L；冷却液タンク 160 L
機械寸法（L×W×H）：3380 × 2160 × 2020 mm

技術仕様

• 型式：H-5025-NC
• 研削径範囲：Ø2 ～ Ø75 mm
• 最大送り長さ：200–250 mm（注参照）
• 自動送り分解能：0.0005 mm
• 砥石：Ø510 × 255 × Ø304.8(7A) mm；33 m/sec（オプション45 m/sec）
• 調整車：Ø330 × 255 × Ø177.8(7A) mm；10 ～ 220 rpm
• モータ：砥石 11.25 kW；調整車 5.0 kW（サーボ）
• タンク：油圧油 90 L；冷却液 160 L
• 設置寸法：3380 × 2160 × 2020 mm
