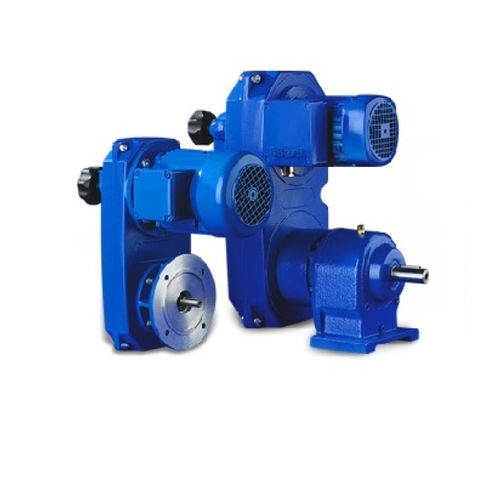

歯車減速機付き機械的調光器 RGAE

調節可能

商品説明
RGAEシリーズのベルト可変伝達装置は、幅広のVベルトを用いた二重プーリー駆動を対称ハウジング内に統合したモジュラー式の伝動ソリューションです。モジュール設計により、多様な駆動要素の組み合わせから、接続準備済みのコンパクトな可変ギアユニットまで柔軟に構成できます。主軸（スピンドル）および角度調整は、円盤型または目盛付ハンドホイールで行い、精密な速度制御が可能です。速度表示（アナログ／デジタル）やタコメーターの装着が可能です。

組立と取付
IEC準拠の三相モーターおよび各種減速機は、U型およびZ型の構成で直接取り付け可能です。出力側では、各ユニットを標準でフランジ式の二重ベアリング支持の入出力軸で供給できます。この軸構成はIECの中空軸接続を持つ減速機の入力にも対応します。各サイズに対応したギアベース（ペデスタル）を用意しています。

ATEX認証
RGAEシステムは、ATEX 2014/34/EU指令に準拠した爆発性雰囲気での使用向けに次の仕様で供給可能です：II 2GD T4 – 3GD T4。

仕様 / 技術データ

• 対称ハウジングに統合されたモジュラー式二重プーリー駆動
• 幅広Vベルト
• スピンドルおよび角度調整：円盤型または目盛付ハンドホイール
• 速度表示：アナログまたはデジタル、タコメーター装着可
• IEC接続の三相モーターおよび各種減速機と互換
• 取付構成：U型およびZ型
• フランジ式二重ベアリングの入出力軸を装備
• IEC中空軸の減速機への入力を提供
• 各サイズに対応したギアベース（ペデスタル）を用意
• ATEXオプション：II 2GD T4 – 3GD T4
