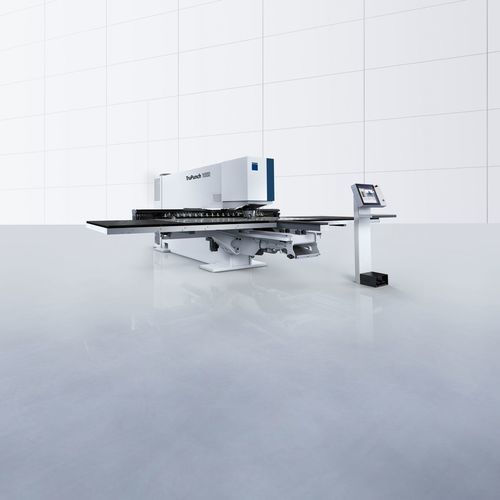

CNCパンチングマシン TruPunch 1000

電動金属用型押し

概要
TruPunch 1000 (S05) は、小ロットや基本的な板金部品の経済的な生産向けに設計されたコンパクトなエントリーレベルのパンチングマシンです。パンチング、ねじ成形、押し出し、フランジ折り曲げを一度のクランプで行え、中～小ロットの効率的な加工を実現します。

主な特長

• マルチプロセス対応：パンチング、ねじ成形、押し出し、フランジ加工を単一セットアップで実施。
• 工具互換性：MultiTool、MultiShear 等の TRUMPF 工具をサポート。
• 操作性：Touchpoint HMI による直感的なプログラミングで短期間で稼働可能。
• 材料効率化：残材なし加工や最適化された分離でスクラップを低減。

適用例

• 電子部品：フランジ、カップ、ローラ成形、段差形状など（stepping、bracket、矩形/円形カップ、ローラ工具 等を使用）。
• 一般板金部品：ビーディング、MultiCut、カップ成形、オフセット/ローリング加工など。

装備・オプション

• 毛刷テーブルによるワークの優しいハンドリング。
• On-Demand Drive：打抜きヘッドの油圧制御により騒音や油圧負荷を低減。
• 部品搬送ベルトによる信頼性の高い部品排出。
• Touchpoint HMI、TruTops Boost ソフトウェアによるプログラミングと生産管理。

技術データ（小型 / 中型）
型式：TruPunch 1000 (S05) 小型 — TruPunch 1000 (S05) 中型
外形（W x D x H）：6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
パンチング速度 (E = 1 mm)：600 1/min — 600 1/min
マーキング速度：1300 1/min — 1300 1/min
X軸パンチング範囲：2050 mm — 2500 mm
Y軸パンチング範囲：1250 mm — 1250 mm
最大板厚：6.4 mm — 6.4 mm
最大ワーク重量：150 kg — 150 kg
最大パンチング力：165 kN — 165 kN
MultiTool 交換時間：2.4 s — 2.4 s
工具ポジション（小型 / 中型）：15 / 18（クランプ2箇所）
部品排出サイズ（例）：フラップ 180 x 150 mm；可動テーブルで最大 180 x 500 mm；固定シュートで最大 460 x 500 mm
平均消費電力（自動停止時）：0.3 kW — 0.3 kW；生産時：4.3 kW — 4.3 kW

仕様

• 機種名：TruPunch 1000 (S05)
• 機械種別：パンチングマシン（コンパクト、エントリーレベル）
• 加工内容：パンチング、ねじ成形、押し出し、フランジ折り曲げ
• 最大板厚：6.4 mm
• 最大パンチング力：165 kN
• パンチング速度 (E = 1 mm)：最大 600 1/min
• マーキング速度：最大 1300 1/min
• 作業範囲 X × Y：2050 × 1250 mm（小型）または 2500 × 1250 mm（中型）
• 最大ワーク重量：150 kg
• MultiTool 交換時間：2.4 s
• 典型消費電力：待機 0.3 kW、生産 4.3 kW
