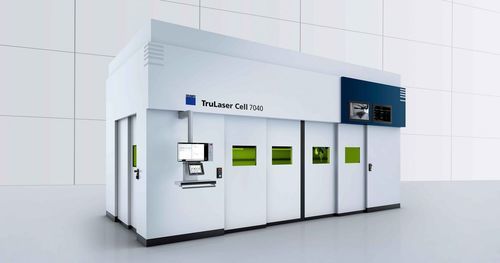

2D レーザー切断機 TruLaser Cell 7040

3D レーザー金属用板金用

概要
TruLaser Cell 7040はモジュール式の3Dレーザ加工システムで、2D/3D部品やチューブの切断、レーザ溶接、レーザ肉盛（LMD）を柔軟に切替えて処理できます。カスタマイズや後付けが可能で、生産要件に応じた構成に対応します。

主な特長

• 高い生産性：高いマシン動力学とサイクル最適化機能により加工時間を短縮します。
• 操作性の向上：移動・回転可能な操作パネルとMobileControlアプリによりどの位置からも操作可能です。
• プロセス信頼性：X‑Blast技術と堅牢なノズル設計がプロセスの安定性と寿命を向上させます。
• 部品品質：テクノロジーテーブル、保証されたビーム調整、BrightLine Weldにより安定した切断・溶接結果を実現します。
• Industry 4.0対応：OPC/UAインターフェースを備えた最新の制御コンセプトを採用しています。
• モジュール式で拡張可能：構成モジュールやレトロフィットにより現場に合わせて最適化できます。

加工の柔軟性と操作
2D/3Dレーザ切断、レーザ溶接、LMDに対応します。2‑in‑1ファイバーソリューションにより単一のレーザケーブルで複数プロセスを実行可能で、プロセス切替は加工光学系の交換が主となり制御は自動で適応します。回転/移動可能な操作パネルと6Dマウスでティーチングや軸の高速移動が容易です。

コストと設置上の利点
高い動力学、走行中の突入加工（FastLine Cell）、ダイナミック切断光学によりサイクル時間を短縮します。二拠点運用、回転チェンジャ、移動テーブルにより並列での搭載/取り外しが可能で大量生産に適します。高速フロントドアと機械内蔵の電気盤により据付面積と非生産時間を削減します。

適用例

• 自動車部品向け亜鉛メッキ鋼板の高品質切断。
• 車両部品や試作の2D/3Dトリミング・輪郭加工。
• ファンホイール等の3次元部品のレーザ溶接による材料削減と手直し低減。
• BrightLine Weldを用いたほぼスパッタフリーの高生産性溶接。
• LMDによる補修・コーティングで部品寿命を延長。
• VisionLineやMultifocus光学と組合わせたテーラードブランク加工。

ソフトウェア

• TruTops Cell：3D加工のプログラミング環境（3D CAD取り込み・自動加工提案・治具提案など）。
• TruTops Boost：パラメータ選定、ネスティング、自動化支援のアシスタント。

オプションと自動化

• BrightLine Weld、Smart Approach、Smart Optics Setup、ObserveLine、VisionLineによる品質管理と画像処理。
• 二拠点仕切り、回転チェンジャ、移動テーブルなどシリーズ生産向けのハンドリングオプション。
• Basic/Comfort/Professionalの自動化インターフェースで様々な統合レベルに対応。

仕様（概要）
TruLaser Cell 7040 fiber
可動範囲：X = 4000 mm；Y = 1500 / 2000 mm；Z = 750 / 1000 mm；B = ±135°；C = n x 360°；ダイナミック光学 ±9 mm
最大速度：単軸 最大100 m/min；同時動作 最大173 m/min；B/C 最大90 1/min
最大加速度：X 9 m/s²；Y/Z 10 m/s²；ダイナミック光学 40 m/s²；B 200 rad/s²；C 100 rad/s²
位置決め精度：直線軸 0.08 mm；B軸 0.015°
レーザ出力：3000–6000 W（TruDisk / TruFiber）

特徴 / 技術仕様

• 型式：TruLaser Cell 7040（fiberバリエーションあり）
• プロセス：2D/3D切断、レーザ溶接、LMD
• 主な可動範囲：X 4000 mm；Y 1500/2000 mm；Z 750/1000 mm；B/C回転で5軸加工対応
• ダイナミック切断光学 ±9 mm；同時最大速度 173 m/min
• レーザ出力 3000–6000 W、TruDisk／TruFiber対応
• ソフトウェア：TruTops Cell、TruTops Boost；OPC/UA対応
• 主なオプション：BrightLine Weld、FastLine Cell、VisionLine、ObserveLine、Smart Approach、Smart Optics Setup、回転チェンジャ、二拠点運用
