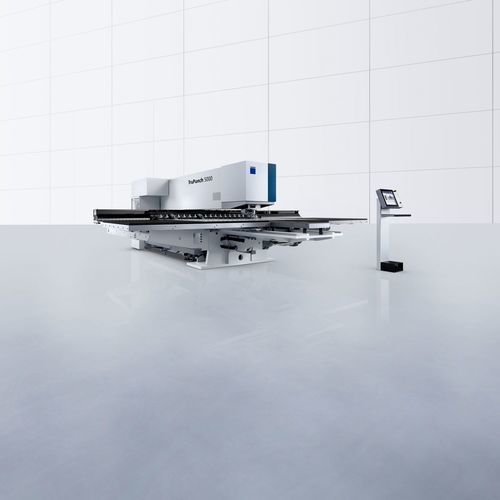

CNCパンチングマシン TruPunch 5000

油圧式金属用型押し

概要
TruPunch 5000 は量産向けの高性能パンチングマシンです。高いストローク速度、プロセスの信頼性、モジュラー式の自動化オプションを組み合わせており、遊びのない駆動や高速 C 軸により高速タッピングや複雑輪郭の高生産性加工を実現します。油圧駆動により最大約1,600 ストローク/分のパンチングと非常に高いマーキング速度が可能で、インテリジェントな自動化部品とスマート機能が生産性と工程安定性を向上させます。

主な特長

• 高いストローク速度：パンチング最大約1,600 ストローク/分（機種・構成に依存）、マーキング最大2,800–3,000 ストローク/分。
• アクティブダイ（下降式）により傷のないパンチング・成形が可能。
• 自動化オプション：SheetMaster、SortMaster Box / SortMaster Box Linear、DisposeMaster、ToolMaster Linear 等。
• ToolMaster Linear による高速ツール交換（大容量マガジン、構成によって約90 工具対応）。
• 格納式クランプやボール/ブラシテーブルによる繊細な板材取扱。
• 工程信頼性機能：Smart Punch Monitoring、板材寸法検出、フラットニング統合、Smart Load、Smart Unload。

技術データ（抜粋）
フォーマット：大 / 中。幅：7610 mm / 6540 mm。深さ：8171 mm / 7395 mm。高さ：2072 mm / 2072 mm。パンチング（E = 1 mm）：1350 1/min（大） / 1600 1/min（中）。マーキング：最大3000 1/min（表の値；概要は2,800–3,000 1/min を示唆）。パンチ作業域 X / Y：3050 mm / 1550 mm（大） ; 2500 mm / 1250 mm（中）。最大板厚：8 mm。最大ワーク重量：280 kg（大） / 200 kg（中）。最大パンチ力：220 kN。MultiTool 交換時間：0.3 s。工具/クランプ数：21 / 4（大） ; 18 / 3（中）。部品排出寸法：フラップ 500 x 500 mm；固定シュート 80 x 50 mm。平均消費電力：スタンバイ 0.5 kW；生産時 9.5 kW。

用途

• 複雑部品の高生産性パンチング、成形、マーキング。
• 自動化された生産ラインでの搭載、搬出、仕分けの統合。
• 傷のない表面や残材なし加工を必要とする部品製造。

仕様

• モデル：TruPunch 5000
• 製造元：TRUMPF
• カテゴリ：パンチングマシン
• パンチング速度：最大約1,600 1/min（機種・構成による）
• マーキング速度：最大約2,800–3,000 1/min
• フォーマット：大・中（技術データ参照）
• 最大板厚：8 mm
• 最大パンチ力：220 kN
• 工具自動化：ToolMaster Linear
• MultiTool 交換時間：0.3 s
• 自動化オプション：SheetMaster、SortMaster Box、SortMaster Box Linear、DisposeMaster、ToolMaster Linear
• 平均消費電力（生産時）：9.5 kW；自動シャットダウン時：0.5 kW
