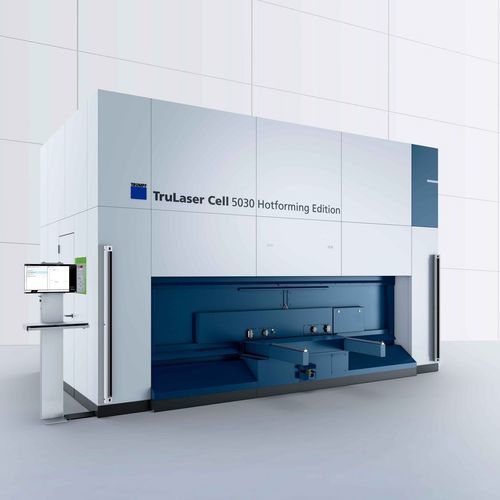

2D レーザー切断機 TruLaser Cell 5030 Hotforming Edition

3D レーザー金属用板金用

概要
TruLaser Cell 5030 Hotforming Edition は、ホットフォーミング部品向けに最適化されたミドルレンジの 3D レーザ切断システムです。上位モデルの多くの機能を取り入れ、自動化された 3D 加工への費用対効果の高い導入を可能にします。産業用途に求められる堅牢性と高精度な動作制御を備えています。

主な特長

• 5 軸 3D 切断：複雑形状を処理できるフル 3D ポジショニングと柔軟な NC プログラミング。
• レーザ：TruFiber（3000 W ～ 4000 W）を選択可能。
• 動的性能：Dynamic Level 3 により同セグメントで優れた基本動作性能を発揮。
• 非生産時間の短縮：ターンテーブルと最適化された接近／離脱動作でアイドル時間を低減。
• プロセスオプション：X‑Blast ノズル、FastLine Cell Basic、ObserveLine（Comfort & Professional）等により工程を安定化・高速化。

コンパクトな設置面積
前面および側面からアクセス可能なターンテーブルを備えた人間工学的でコンパクトなレイアウトにより、工場内レイアウトの柔軟な配置と効率的なワークフローを実現します。

X‑Blast ノズル技術
X‑Blast ノズルは従来ノズルより有効バンド幅が大きく、作業距離を拡大してノズル衝突を低減し、プロセスの安定性と部品品質を向上させます。

用途

• ホットフォーミング部品の大量切断（例：フレームパン、B ピラーなど）。
• NC プログラミングと短いセットアップ時間を必要とする複雑な 3D 部品の柔軟な生産。

ソフトウェアと自動化
TruTops Cell は 3D CAD データの取り込み・修正、自動切断提案や治具提案をサポートします。統合オプションとデジタルインターフェースにより、現場でのプログラミング、監視、工場システムとの接続が容易になります。

仕様（主要項目）

• 最大軸数：5
• 軸ストローク：X = 3300 mm；Y = 1500 mm；Z = 600 mm
• B 軸可動範囲：± 135 °
• C 軸可動範囲：n × 360 °
• 最大ワークサイズ（X × Y × Z）：2840 mm × 1040 mm × 370 mm
• 軸方向最大速度（X, Y, Z、軸平行）：X = 60 m/min；Y = 60 m/min；Z = 60 m/min
• 同時最大軸速度：104 m/min
• B 軸最大速度：60 1/min；C 軸：60 1/min
• 軸加速度（軸平行）最大：X = 9.5 m/s²；Y = 9.5 m/s²；Z = 9.5 m/s²
• 同時最大軸加速度：16.5 m/s²
• B 軸最大加速度：200 rad/s²；C 軸：100 rad/s²
• リニア軸位置決め精度（X、Y、Z）：0.08 mm
• 回転軸（B）位置決め精度：0.015 °
• 最大レーザ出力：3000 W - 4000 W
• 使用可能レーザ：TruFiber
• ターンテーブル自動化：片側最大積載量 260 kg；ワークステーション数：2
• 典型的な総非生産時間：4.5 s；典型的回転時間：2.4 s
• ターンテーブル直径：4000 mm；作業高さ：700 mm
