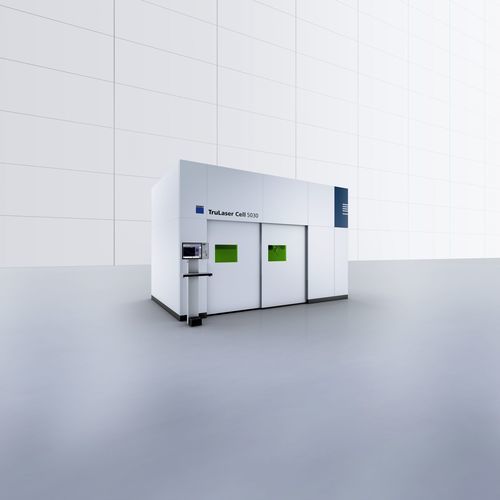

2D レーザー切断機 TruLaser Cell 5030

3D レーザー金属用アルミフレーム用

概要
TruLaser Cell 5030 は 2D/3D レーザ切断およびレーザ溶接に対応するエントリーモデルです。小～中ロットや頻繁な部品交換に適した低い機械時間率を特長とし、TruDisk や TruFiber のレーザと TruLaser Cell の実績ある機能を組み合わせて高い加工柔軟性を提供します。

主な利点

• 低い稼働コスト：投資額と機械時間率を抑えた運用が可能。
• プロセス柔軟性：移動式光学系と 2-in-1 LLK により、光学ヘッド交換で切断と溶接を同一光ファイバーで実行。
• 迅速かつ確実な取り扱い：光学系のマグネットカップリングや前面の高速スライドドアでダウンタイムを短縮。
• 操作性：Teachbox とタッチスクリーン、機上での素早いプログラム調整を可能にする TruTops Cell Shopfloor。

レーザとシステム
TruDisk（固体レーザ）および TruFiber（ファイバレーザ）に対応。TruDisk は優れたビーム品質と高い切断速度を提供し、加工モード切替時には制御系が自動で最適化します。

機械の信頼性とプロセス支援
マグネットカップリングは衝突時の機械損傷を最小化し、外部サービスなしで迅速に稼働復帰できます。X-Blast 技術はノズルと素材間隔を拡げることで 3D 加工の安定性と切断・溶接品質を向上させます。

用途

• 小～中ロット向けの 2D/3D レーザ切断およびレーザ溶接。
• 自動車部品（例：トランクリッド、シート部品）の切断・トリミング。
• ファンホイール等の三次元部品のレーザ溶接により、手直しや材料使用量を削減。

技術仕様（抜粋）
軸移動範囲：X = 3000 mm；Y = 1500 mm；Z = 700 mm；B = ±135°；C = n × 360°
最大加工可能寸法（有効）：X = 2540 mm；Y = 1040 mm；Z = 470 mm
最大軸速度：X/Y/Z = 60 m/min（直線）；同時運動 = 104 m/min；B/C = 60 1/min
最大軸加速度：X/Y/Z = 8 m/s²；同時 = 13.8 m/s²；B = 200 rad/s²；C = 100 rad/s²
位置決め精度：直線軸 = 0.08 mm；B軸 = 0.015°
レーザ出力：3000 W – 4000 W；対応レーザ：TruDisk、TruFiber

仕様一覧

• モデル：TruLaser Cell 5030
• 主な用途：2D/3D レーザ切断、レーザ溶接
• 対応レーザ：TruDisk（固体レーザ）、TruFiber（ファイバレーザ）
• レーザ出力範囲：3000 W – 4000 W
• 軸ストローク：X = 3000 mm；Y = 1500 mm；Z = 700 mm；B = ±135°；C = 連続回転（n × 360°）
• 最大有効ワーク寸法（X × Y × Z）：2540 × 1040 × 470 mm
• 最大直線速度（X/Y/Z）：60 m/min；同時運動：104 m/min
• 最大加速度（X/Y/Z）：8 m/s²；同時運動：13.8 m/s²；B：200 rad/s²；C：100 rad/s²
• 位置決め精度：0.08 mm（直線）、0.015°（B）
• 主な機能：マグネットカップリング、X-Blast、移動式光学系、Teachbox とタッチスクリーン、TruTops Cell Shopfloor 統合、切断/溶接用 2-in-1 LLK
