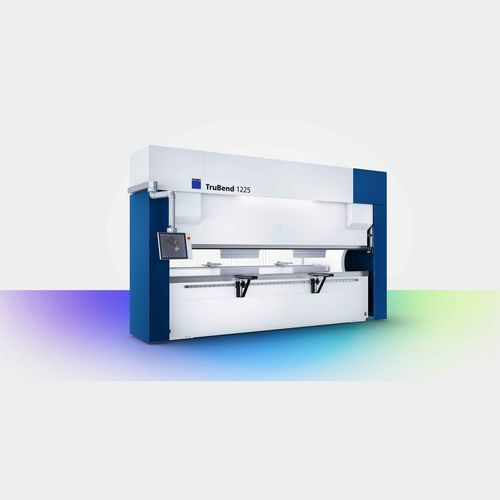

電動式折り曲げ機 TruBend 1000

形材縦型CNC

製品概要
TruBend 1000シリーズは、入門向けのプレスブレーキ群で、単純かつ柔軟な曲げ加工を目的としています。投資・運用コストを抑えつつ、安定した部品品質を確保でき、突発的な負荷や追加受注への対応にも適しています。

特長

• ダイレクトで直感的な操作：TRUMPFコントローラーによる数値・グラフィックプログラミングで素早くセットアップ可能。
• 高精度な曲げ：4軸バックゲージにより複雑部品の正確な位置決めが可能。
• ツールクランプのバリエーション：ClassicはQuickClamp、ComfortはTRUMPF油圧クランプで迅速なツール交換を実現。
• リモートサポート：TRUMPFのリモートサービスによる世界的な支援と診断。

用途

• 薄板部品の角度精度を要求される曲げ加工。
• 高い寸法精度を必要とする長尺プロファイルの曲げ。
• モデルに応じた多様な板厚への対応。

装備 / モデル

• Classicモデル：QuickClampと4軸バックゲージを備えた標準構成の汎用モデル。
• Comfortモデル：油圧式クランプ、CNC制御のクラウニング、軽量工具やSafety‑Click対応など拡張構成。

技術データ（表より抜粋）
カテゴリ | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
押圧 | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
曲げ長さ | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
支柱間距離 | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
有効取付高さ | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
スロート深さ | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
寸法（L×W×H）例 | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
質量例 | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

追加情報
Comfortモデルは軽量工具（最大約30%軽量）やSafety‑Click対応（最大300 mm）、LASERdur ZNコーティング工具（亜鉛めっき板向け）などをサポートし、150種類以上の工具を利用可能です。ソフトウェアと連携：TecZone Bend対応、OPC UAインターフェースによる監視・生産システムとの統合オプションあり。

特性 / 技術仕様

• 製品ファミリー：TruBend 1000シリーズ（1060、1100、1150、1225、1320のClassic/Comfort構成）。
• 押圧範囲：機種により600 kN～3200 kN。
• 曲げ長さ範囲：2050 mm～4100 mm（機種により異なる）。
• バックゲージ：4軸バックゲージで正確な位置決め。
• ツールクランプ：QuickClamp（Classic）またはTRUMPF油圧クランプ（Comfort）。
• Comfort機能：油圧クランプ、CNCクラウニング、拡張オプション。
• ソフトウェア：TecZone Bend、OPC UAを通じた統合サポート。
