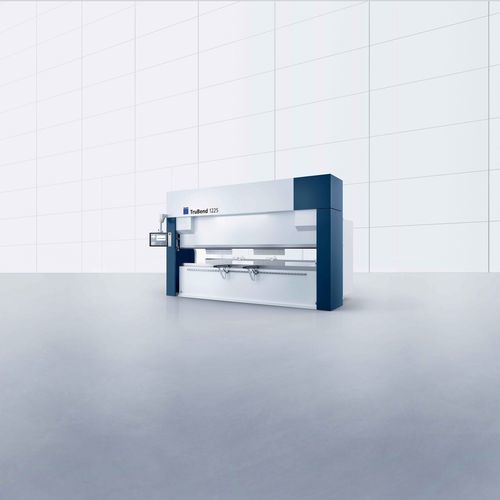

電動式折り曲げ機 TruBend 1000 Basic Edition

形材縦型CNC

概要
TruBend Series 1000 Basic Edition は、TRUMPF のベンディング技術へのコスト効率の高い導入モデルです。直感的な操作、再現性のある精度、標準的な安全機能を備え、一般的な工場での曲げ加工や長尺材の加工に適しています。

主な利点

• 直感的な制御：RA（Right Angle）コントロールにより、数値およびグラフィカルなプログラミングが可能で、セットアップやプログラミングを迅速化します。
• 段取り時間の短縮：自動工具クランプにより工具交換を高速化します。
• 高精度な位置決め：4軸バックゲージにより、複雑な部品でも再現性のある板材位置決めが可能です。
• 安全性とサービスの統合：BendGuard Basic による保護機能、TRUMPF Remote Service によるリモート診断と稼働支援。

プリディファインドバリアント
TruBend Series 1000 Basic Edition は、Core Model、Classic Model、Comfort Model の3つのプリセット装備バリアントを用意しています。

主要装備と機能

• 自動工具クランプにより迅速かつ安全な工具交換を実現。
• 4軸バックゲージにより正確な位置決めと一定のフランジ長を確保。
• 機械式クラウン（ウェッジ）によりたわみを補償し、曲げ長さ全体で角度精度を維持。
• BendGuard Basic によるプレスビーム動作と保護の組み合わせ。
• Cフレーム構造と部品計算により変形を抑え、部品精度を向上。
• バリアントに応じて上型・下型の標準ツールパッケージが含まれる。オプションで軽量ツールや亜鉛めっき板向けの LASERdur ZN コーティングが利用可能。

用途
単純な部品から多段折りや複雑な部品まで幅広い曲げ加工に適しています。プレス力の能力により、異なる板厚や長尺材の加工に対応します。

マルチメディア
TruBend 1000 Basic Edition の製品紹介動画や生産ライン動画が利用可能です。

仕様（技術データ）

• 参照モデル（例）：TruBend 1225
• プレス力：2250 kN
• 曲げ長さ：4100 mm
• 支柱間幅：3700 mm
• 喉深さ：410 mm
• ユーザーインターフェース：タッチスクリーン
• 最大 Y 軸速度（運転時）：10 mm/s
• 寸法（例、L × W × H）：4780 mm × 2080 mm × 2900 mm
• 質量（例）：15000 kg
• 利用可能なバリアント：Core Model、Classic Model、Comfort Model
• 含まれるもの：上型・下型ツールのパッケージ（バリアントに依存）
