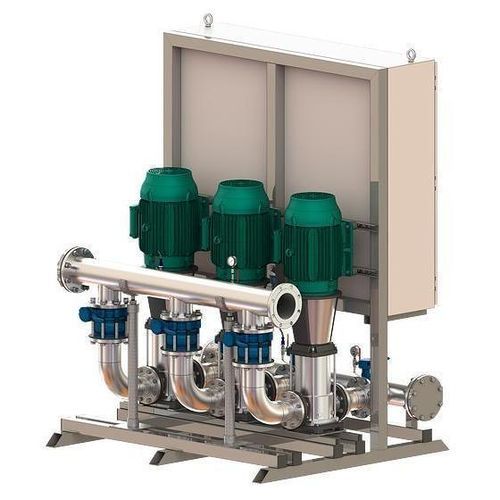

遠心圧力ブースター CO MVI series

水二酸化炭素 (CO2)電力

製品名
CO MVI

カテゴリ
増圧システム / Pressure Booster Systems (1 VFD Per Pump)

概要 / Series description
デザイン: 2-4 Pump Pressure-Boosting Systems
アプリケーション: ビル向け給水・増圧システム等

主な特長 / Equipment / Features

• 1/3HP-100HP per pump (up to four pumps in parallel)
• Strong base support with close-fitting profile to maneuver through doorways
• Smaller footprint allows for installations into tight areas
• NSF/ANSI 61 & 372 certified systems; 304 stainless steel construction
• Full system kWH energy reporting
• Real-time diagnostics and remote monitoring
• Onboard ModBUS and optional BACnet & LonWorks interface
• Variable speed control per pump
• Adjustable low-pressure cut-out
• Balanced run time across all pumps

性能
Max. Flow: 3,160 GPM
Max. Head: 989 feet

タイプキー / Type key (例示)
Example: Wilo CO2 MVI-1SB-225-3/2-20HP-304E-230V~3
Wilo = Brand Name
CO = Product Family: Pressure Booster Systems (1 VFD Per Pump)
2 = Number of Pumps
MVI = Series designation of pumps
1SB = Reduced Manifold (1 Standby Pump Required)
225 = Nominal Flow Rate in US Gallons per Minute
-3 = Number of Stages (Impellers in Series)
/2 = Number of Trimmed Impellers
20HP = Horsepower
304 = Stainless Steel Type
E = EPDM Elastomers
230V = Voltage
~3 = Phase

製品例（抜粋）
Product description | Pipe connection, discharge side (DNd) | Pipe connection, suction side (DNs) | Number of pumps | Article number
CO2 MVI-1SB-50-1-.75HP-304E-230V~3 | 2" CLASS 150 | 2" CLASS 150 | 2 | 3354764
CO2 MVI-1SB-50-1-.75HP-304E-460V~3 | 2" CLASS 150 | 2" CLASS 150 | 2 | 3355054
CO2 MVI-1SB-50-1-.75HP-304E-575V~3 | 2" CLASS 150 | 2" CLASS 150 | 2 | 3355344
（上記は製品一覧表の抜粋。ページには多くの構成・記事番号バリエーションが掲載されています。）

材料 / Materials

• All 304 Stainless Steel Construction
• NSF/ANSI 61 Certified Systems
• EPDM/FKM Elastomers
• Mechanical Seal Options: Tungsten Carbide/EPDM, optional Viton®/FKM

技術データ / Technical data

• Fluid Temp Range: -4°F to 248°F (-20°C to 120°C) with a minimum of 32°F for domestic water
• Electrical Connections examples: 1~IN 3~208-230 OUT / 3~208-230 / 460 / 575V
• Rated Pressure examples: 232 / 363 / 435 PSI
• Flange Connections: 150 or 300 Class flanges depending on booster working pressure
• TEFC motors standard

監視・制御
フルシステムのkWhエネルギー報告、リアルタイム診断、リモート監視をサポート。各ポンプごとの可変速制御を持ち、ModBUSを標準搭載、BACnetやLonWorksはオプション対応。

ドキュメント（製品関連）
取扱説明書、エンジニアリング仕様、ブロシュア、各種サブミッタル（CO2/CO3/CO4 MVI シリーズ）など、該当製品ファミリに関するデータシートとサブミッタルが提供されています。

備考
ページには多数のバリエーション（電圧、フロー、段数、馬力、フランジクラス等）が掲載されています。製品モデル命名規則（Type key）を参照して、必要な仕様に合わせたユニットを選定してください。

caractéristiques / spécifications techniques

• シリーズ: CO MVI
• ポンプ数: 2～4台（並列）
• ポンプ出力レンジ: 1/3HP ～ 100HP（ポンプあたり）
• 最大流量: 最大 3,160 GPM（シリーズ構成に依存）
• 最大揚程: 最大 989 feet（シリーズ構成に依存）
• 材質: 304 ステンレス鋼（NSF/ANSI 61/372 適合モデルあり）
• エラストマー: EPDM / FKM オプション
• シール: タングステンカーバイド + EPDM、または Viton®/FKM オプション
• 制御: 1 VFD per pump、ModBUS 標準、BACnet / LonWorks オプション
• 電源例: 3相 208-230 / 460 / 575 V 等
• フランジ: Class 150 または 300（動作圧により）
• 動作温度域: -20°C ～ 120°C（ただし飲料水用途は最低 0°C または 32°F）
