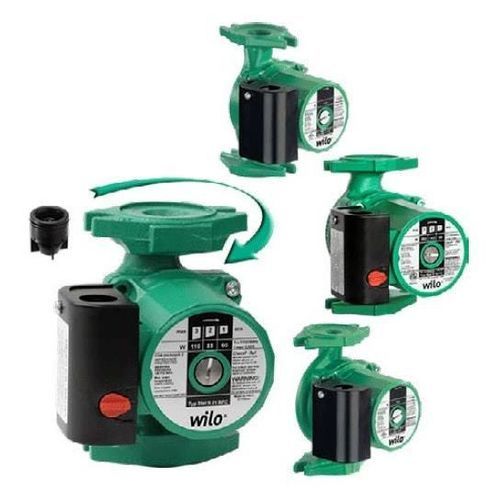

RF循環装置 Star series

製品名
Star/Star-S - ウェットローター循環ポンプ

主な特長

• Reliable wet rotor technology
• Quick connect wiring
• Powerful starting torque
• Ultra quiet
• Installable hi-temp check (RFC model)
• RFC Patented Rotating Flange: US 8,297,664 B2

製品一覧（抜粋）
ヘッダー: Product description | Pump connection | Mains connection | Pieces per pallet | Maximum operating pressure | Article number
Star 17FX 1-115V | 1.5" HV Flange | 1~115 V, 60 Hz | 68 | 140 psi | 4100870
Star 30F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 78 | 140 psi | 4095807
Star 32F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 psi | 4090770
Star S 21F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4105032
Star S 21FX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4090765
Star S 21 RFC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4171560
Star S 21 ZFX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4190427
Star S 33 FC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4190420
Star S 33 FC 1-230V | 0.75"-1.5" Two Bolt Flange | 1~230 V, 60 Hz | 96 | 140 psi | 2763362
Star S 33 FC+ 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4219821
Star S 33 ZF 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 psi | 2760525

デザイン
Wet rotor circulation pump, with flanged or union connections. Pre-selectable speeds to adjust the capacity on "S" versions

アプリケーション

• Hot Water Heating Systems
• Chilled Water
• Air Conditioning Systems
• Water/Glycol concentrations up to 50%
• Solar
• Geothermal
• Max. Flow: 38 GPM
• Max. Head: 33 feet

機器 / 機能

• 3 manual selectable speed stages ("S" type only)
• Reliable wet rotor technology
• Quick connect wiring
• Powerful starting torque
• Ultra quiet
• Installable hi-temp check (RFC model)
• RFC Patented Rotating Flange: US 8,297,664 B2

タイプキー
表（キー: コード = 意味）:
Wilo-Star S 21 RFC = 製品名／型式例
Star = Standard pump
S = 3 Speed
21 = Max. Head（表記例）
RF = Rotating Flange（RF）
C = Check Valve
Z = Stainless Steel Volute
F = Flanged

技術データ

• Max Temp Range: 14°F to 230°F (-10°C to 110°C)
• Max Amb Temp: 104°F (40°C)
• Electrical Connection: 1~115 V (Star S33 available in 1~115 V, 230 V)
• Max Working Pressure: 140 PSI (10 Bar)

材料

• Cast Iron Volute
• Engineered Composite Impeller
• Stainless Steel Shaft
• Carbon Impregnated Bearing
• Steel Terminal Box

納品範囲

• Pump
• Flange gaskets
• Installation and operating instructions

オプション

• Ventilation pump Star‐RSL 25/6 with automatic ventilation connection
• Special version 25/4 and 25/6: Overall length 130mm (cast iron) or 180mm (red bronze)

関連ドキュメント（タイトル）

• Wilo-Star Installation and Operating Instructions (PDF)
• Star/Star S Catalog (PDF)
• Star S21 Engineering Specification (PDF)
• Wilo-Star Series Brochure (PDF)
• Wilo-Star/Star S Submittal Sheet (PDF)
• NSF/ANSI 61/372 20150505-MH46276 (PDF)
• UL Mark 20140408-E254602 (PDF)
• ETL 2300774CDG-001 (PDF)

特徴 / 技術仕様（まとめ）

• シリーズ名: Star/Star-S
• 用途: 給湯／冷水／空調／ソーラー／地熱など
• 最大流量: 38 GPM
• 最大揚程: 33 ft
• 動作温度範囲: -10°C ～ 110°C
• 最大使用圧力: 10 bar (140 PSI)
• 電源: 主に 1~115 V, 一部モデルは 1~230 V 対応
• 素材: キャストアイアンボルート、複合材インペラ、ステンレス軸 等
