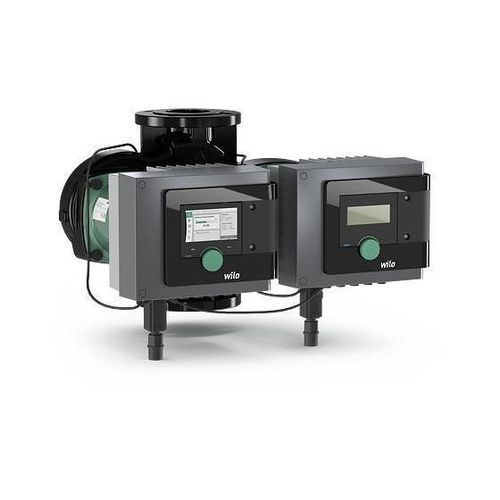

キャンドモータポンプ Stratos MAXO-D series

水ブラシレスDCモータ通常呼び水

概要
建物管理システム（BMS）向けに設計されたスマートポンプ。Wilo-Stratos MAXO および Wilo-Stratos MAXO-D は、操作性と BMS 統合を容易にする機能を備え、効率・接続性・快適性を向上させます。

製品種別
ウェットローター式スマート二重循環ポンプ。

主な特長

• Setup Guide によるガイド式設定、グラフィック表示と Green Button 技術による直感的操作。
• No-Flow Stop 等の省エネ機能により高いエネルギー効率を実現。
• Dynamic Adapt plus、Multi-Flow Adaptation、T-const.、ΔT-const.、定流量（Q=const.）等の高度な制御機能。
• Bluetooth によるモバイル端末接続や、オプションの CIF モジュールで Modbus RTU / BACnet MS/TP に対応。Wilo Net による複数ポンプのネットワーク制御が可能。
• EC モーター内蔵（電子的出力調整）、完全なモーター保護、迅速な電気接続用の Wilo‑Connector を装備。

製品バリエーション / 例
例：
Stratos MAXO-D 3x3-20 145PSI | 配管接続: 3" | 電源: 1~230-240 V, 50/60 Hz | 総重量 約 2.69 lb | パレット当たり個数: 4 | 最大使用圧力: 145 psi | 製品番号: 2164620
Stratos MAXO-D 3x3-40 145PSI | 配管接続: 3" | 電源: 1~230-240 V, 50/60 Hz | 総重量 約 2.78 lb | パレット当たり個数: 4 | 最大使用圧力: 145 psi | 製品番号: 2164621
Stratos MAXO-D 3x3-52 145PSI | 配管接続: 3" | 電源: 1~230-240 V, 50/60 Hz | 総重量 約 2.78 lb | パレット当たり個数: 4 | 最大使用圧力: 145 psi | 製品番号: 2164622

設計 / 構造
円形フランジ接続のグランドレス（無軸封）二重循環ポンプ。EC モーターと電子的出力調整を内蔵し、三次元曲面羽根のインペラとカーボンファイバー複合材料のシールチューブを採用。オプションの CIF モジュール用スロットを装備。

用途
温水暖房、空調、閉じた冷却回路、産業用循環システム。床暖房、ラジエーター、天井冷房、ファンヒーター、熱交換器などに適合します。

制御モード

• 定速運転
• Δp-c（差圧一定）
• Δp-v（差圧可変）
• Dynamic Adapt plus（動的流量適応）
• T-const.（温度一定制御）
• ΔT（温度差制御）
• 定流量（Constant Q）
• Multi-Flow Adaptation（全体流量算出）
• ユーザー定義 PID コントローラ

オプション / 自動機能

• Q-Limit max / Q-Limit min（流量上限/下限設定）
• No-Flow Stop（ゼロ流量時の自動停止）
• 自動デマンド低減モード
• インデックス回路評価（外部センサ使用の Δp-c）
• 高温消毒検知（Stratos MAXO-Z）
• Δp-v 特性の傾斜可変、ソフトスタート、自動トラブルシューティングルーチン

手動設定と機能

• Setup Guide による用途選択とパラメータ設定
• Δp-v の公称作動点の直接入力
• 状態表示、エネルギーメータの設定/リセット（暖房／冷房）
• ポンプのエア抜き、キー ロック、工場出荷時リセット、パラメータセットの保存/復元
• アナログ／デジタル入力およびリレー出力のパラメータ設定
• 2台の単体ポンプを二重ポンプとして動作させるデュアルポンプ機能

外部入力、データ交換およびインタフェース

• 2×アナログ入力：0–10 V、2–10 V、0–20 mA、4–20 mA、PT1000（遠隔設定値や温度/圧力センサ入力用）
• 2×デジタル入力：無電位制御、パラメータ可能な機能（Ext. OFF、Ext. MIN、Ext. MAX、MANUAL (BMS-OFF)、キー ロック、暖冷切替）
• Bluetooth：スマートフォン／タブレットによる無線データ交換および遠隔操作
• オプション CIF モジュール経由で Modbus RTU / BACnet MS/TP（RS485）に対応。Wilo Net で複数ポンプを連携管理可能。

表示および信号機能

• 高解像度グラフィック表示：設定値、実際揚程、実流量、消費電力、温度 等を表示
• 状態 LED：緑 = 正常、青 = 通信、赤 = 故障、黄 = 警告
• 故障・警告の全文表示と対処案内、プロセス表示（エア抜き、更新等）、集中故障信号（SSM）・集中運転信号（SBM）出力

構成品 / 付属品

• 本体ポンプ
• 最適化された Wilo‑Connector ×2（½ NPT アダプタ付）
• M16 × 1.5 ケーブルグランド ×10
• 据付・取扱説明書

アクセサリ

• ブラインドフランジ
• PT1000 管接触センサ（給湯用）および PT1000 浸漬用センサ
• 差圧センサ
• Wilo CIF モジュール：Modbus RTU、BACnet MS/TP

技術仕様

• 使用温度範囲：14 °F (-10 °C) ～ 230 °F (+110 °C)
• 電源：1~115 V または 1~230–240 V、50/60 Hz（型式により異なる）
• 保護等級：Type 2
• フランジ接続例：3"
• 最大使用圧力：145 PSI
• 絶縁クラス：F
• 材料：ポンプ本体＝灰色鋳鉄（電着塗装）、軸＝ステンレス、軸受＝カーボン、インペラ＝プラスチック
