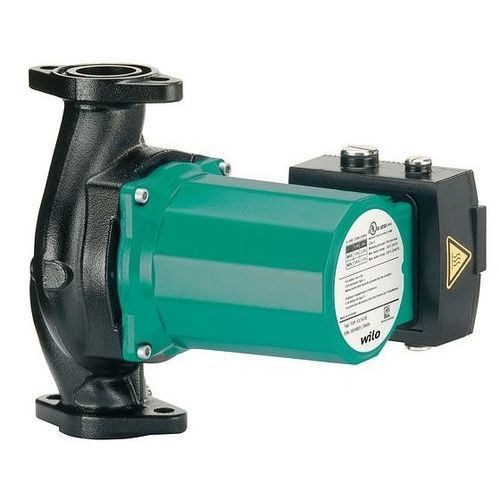

遠心ポンプ TOP-S series

水電動据え置き型

概要

• 機械式シールなし
• 静音・低メンテナンスのウェットローター循環ポンプ
• 全電圧での二速運転
• 自動通気機能
• カタフォレティック（電着塗装）による防食処理
• 堅牢な鋳造アルミ製電装ボックス
• フランジ間寸法が短い設計

設計
単段ウェットローターポンプ、フランジ接続またはねじ込み接続対応。流量調整用に二段の速度を事前選択可能。コンパクトな油圧長と防食性を高めたKTL塗装のポンプハウジングを採用。

用途

• 各種温水暖房システム
• 閉ループ冷却回路
• 空調システム
• 産業用循環
• 太陽熱および地熱システム
• 水/グリコール混合液（最大50%まで）
• 最大流量：290 GPM
• 最大揚程：70 ft

装備 / 機能

• 流量調整用の2段プリセレクト速度
• ポンプフランジ：2ボルト楕円形1 ¼"および1 ½"、4ボルト2"、4ボルト3" 125#（ANSI）凸面
• 電着塗装されたポンプハウジング
• 熱過負荷モータ保護、通電表示灯および逆回転表示灯（三相）
• 設置を容易にする両側ケーブル導入

型式コード
例と意味：

TOP-S 2x25 → TOP = 循環ポンプ、-S = 標準ポンプ、2 = 配管接続（インチ、例示）、25 = 揚程 25 ft

製品バリエーション（選択表）
結果数：60

表（列）
製品表記 | 配管接続 | 電源接続 | パレット当たり個数 | 最大使用圧力 | 製品番号
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

梱包内容

• ポンプ本体
• フランジガスケット
• 据付・取扱説明書

オプション

• 3~400V機種：内部保護付きモータまたは統合モータ保護、集中故障ランプおよび集中故障信号用接点（機種による）、回転方向表示灯
• 1~230V機種：内部保護付きモータまたはWiloリレー併用による完全モータ保護

材質

• ポンプケーシング：電着塗装（カタフォレシス）された鋳鉄または青銅
• インペラ：エンジニアドコンポジット（PP - 50% GF）
• シャフト：ステンレス鋼
• 軸受：金属含浸カーボン

技術仕様

• 電源：1~115/230 V, 60 Hz / 3~208/230/460 および 575 V, 60 Hz（型式依存）
• 流体温度範囲：-14 °F ～ +248 °F（-10 °C ～ +120 °C）
• 最大流量：最大 290 GPM
• 最大揚程：最大 70 ft
• 最大使用圧力：145 PSI（10 bar）
• 絶縁・保護クラス：H（型式依存）
