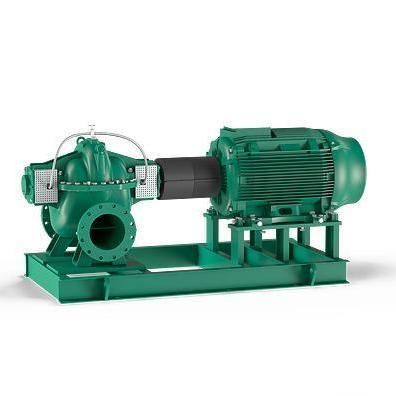

遠心ポンプ Atmos TERA-SCH-HE series

水飲料水工業用水用

概要
Atmos TERA-SCH-HE は、軸方向に分割されたケーシングを持つスプリットケース遠心ポンプで、広域配水ネットワークにおける大流量の信頼性ある連続輸送と省エネルギー運転を目的に設計されています。

特長

• 広域配水や給水用途における効率的な継続運転が可能。
• 高い全体効率によりエネルギーコストを低減。
• オプションの許容度の高いカップリングとモータ調整装置によりアライメント作業を簡素化。
• 振動・騒音の低い静かな水力特性で運転信頼性を向上。
• 最適化された NPSH 特性によりキャビテーション傾向を低減。
• コンパクト設計により設置スペースを削減。
• 飲料水対応の認証仕様や、飲料水適合の Ceram CT コーティングをオプションで選択可能（Ceram CT により効率が約 3% 向上する場合あり）。
• 標準流量：最大 約 4,100 m³/h（≈ 18,000 USgpm）。

設計
軸方向分割ケーシングを有し、溶接ベースフレームに搭載された単段（single-stage）スプリットケースポンプ。

用途

• HVAC
• 上下水道・給水
• プロセス配管・ユーティリティ

型式例／主要属性
例：Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Brand Name: Wilo
• Product Family: Atmos TERA-SCH-HE
• 吸込フランジ：8"–20"（例：10"）
• 吐出フランジ：6"–16"（例：6"）
• 最大インペラ径：最大約 16"（例）
• 軸封：機械式シール（MS）またはパッキン（PS）
• 極数：4 ポール、6 ポール
• 電圧：3~208-230/460V 60 Hz または 3~575V 60 Hz
• 筐体タイプ：ODP または TEFC

技術データ（概要）

• 流体温度：18°F〜248°F（約 -8°C〜120°C）；パッキン仕様は最大 212°F（約 100°C）
• 周囲温度：-4°F〜104°F（約 -20°C〜40°C）
• 最大使用圧力：175 PSI（約 12 bar）または 232 PSI（約 16 bar）
• 標準流量：最大 約 4,100 m³/h（≈ 18,000 USgpm）
• 代表的な公称口径（例）：吸込 8"–20"、吐出 6"–16"
• 電源接続：3~208-230/460V, 60 Hz または 3~575V, 60 Hz

材料

• ケーシング：ASTM A48 Class 35 灰色鋳鉄
• 軸・軸スリーブ：ASTM A276 GR. 410 ステンレス鋼
• インペラ：ASTM A743 Gr.CF8 ステンレス鋼
• 機械式シール：Carbon / Silicon Carbide / EPDM (E1)
• パッキン：20% GF PPE & PS、黒鉛化綿詰め

構造

• 軸方向分割ケーシングにより水力部へのアクセスと保守が容易。標準は単段構成。
• 納入形態：ポンプエンドのみ（裸軸）、ポンプ＋ベース＋カップリング＋ガード、またはモータ付の完全組立て。
• 軸封は機械式シールまたはパッキンが選択可能。
• 4 ポールおよび 6 ポールのモータが選択可能。NEMA ODP と TEFC フレーム対応。
• 溶接鋼製ベースフレームで堅牢に据付可能。

納入範囲

• Pump End Only（裸軸ポンプ）
• Pump, Base, Coupling and Coupling Guard
• Complete Assembly（ポンプ、ベース、カップリング、ガード、モータを含む）
• 据付および取扱説明書

シリーズ／性能情報
選定用のファミリー曲線および性能図を用意。標準流量は構成により最大 約 4,100 m³/h（≈ 18,000 USgpm）。

特性／技術仕様

• シリーズ：Atmos TERA-SCH-HE（軸方向分割ケースポンプ）
• 流体温度範囲：18°F〜248°F（約 -8°C〜120°C）
• 周囲温度範囲：-4°F〜104°F（約 -20°C〜40°C）
• 最大使用圧力：175 PSI（約 12 bar）または 232 PSI（約 16 bar）
• 軸封オプション：Mechanical Seal（MS）または Gland Packed（PS）
• 公称口径：吸込 8"–20"、吐出 6"–16"
• モータオプション：4 ポール / 6 ポール、ODP または TEFC
• オプション：Ceram CT コーティングおよび飲料水認証バージョン
