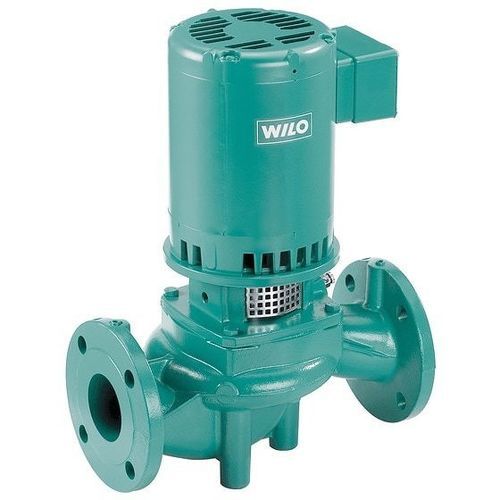

遠心ポンプ VeroLine-IPL

水電動モーター付き据え置き型

概要
VeroLine-IPLシリーズは、フランジ接続の単段インライン遠心ポンプです。ロングカップルド設計で機械式シールを採用。フランジは1.5"〜3"、2極・4極のモーター構成を選択可能。適用例：空調、産業循環、閉回路冷却。最大流量：400 GPM、最大揚程：65 ft。

主な特長

• 吸込み整流羽根を一体化（大きいサイズに採用）
• 取付用にボルト穴加工済みのポンプ脚
• ANSI Class 125 凸面フランジ（250#はオプション）
• 吸込・吐出に1/4" マノメータ取付口
• 据付・搬送用のリフティングアイ装備

代表機種（抜粋）
機種表示 | 極数 | フランジ | シール型式 | L0 | 定格出力 P2 | 品番
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

設計
単段インライン、フランジ接続、ロングカップルド、機械式シールを備えた構造。モータ直結型の乾式ロータ仕様あり。

用途

• 温水暖房システム
• 空調（冷水）システム
• 閉ループ冷却回路
• 産業用循環
• 太陽熱・地熱システム

装備 / 機能

• ワンピースカップリングでモータに連結
• 標準NEMAフレームのBaldorモータ対応
• マノメータ取付口と吊り上げ用アイが標準装備

機種記号の読み方
例: IPL 1.25-21/50-2 = IPL（インラインポンプ）｜1.25 = 接続口径（inch）｜21 = 最大揚程（ft）｜50 = 最大流量（US gpm）｜2 = 極数（4 = 1750 rpm、2 = 3500 rpm）

技術データ

• 標準：TEFCモータ（ODP選択可）
• 流体温度範囲：-10°C〜120°C（15°F〜250°F）
• 周囲温度 max：40°C（104°F）
• 電気仕様：1~115/230 V、3~208-230/460/575 V
• フランジ接続：1.5"〜3"、1/4"の圧力計取付口付

材料

• ボリュート：鋳鉄（電泳コーティング）
• 羽根車：エンジニアードコンポジット
• スタブシャフト：ステンレス鋼
• 塗装：2成分エポキシ

構造

• 単段低圧遠心インライン設計（機械式シール）
• メンテナンスしやすいロングカップルド設計
• 標準Baldor NEMAモータ装備

納入範囲

• ポンプとモータ（ポンプ単体も選択可）
• 据付・取扱説明書
