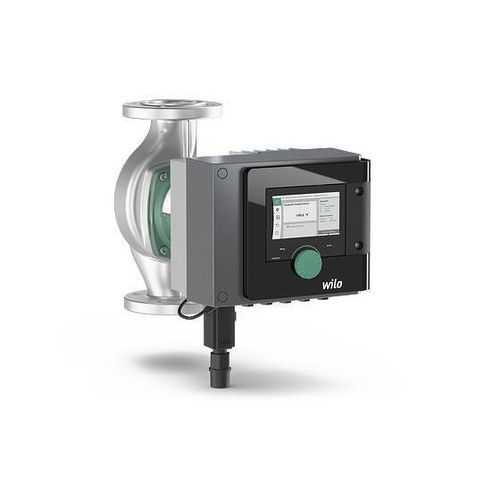

遠心ポンプ Stratos MAXO-Z series

飲料水ブラシレスDCモータ据え置き型

概要 ビル管理システムを備えた大規模建築物の家庭用温水循環用に設計された、スマートで高効率なポンプです。 Wilo-Stratos MAXO-Zは、飲用水用途向けに特別に開発された製品であり、Wilo-Stratos MAXOの革新的な特長とステンレス製ハウジングを兼ね備えています。耐久性が高く衛生的な材質は、市場に出回っている他の家庭用温水循環ポンプとは一線を画しています。 主な特長

• 設定アシスタントによる用途に応じた設定に加え、Green Button Technologyを採用した新しいディスプレイと制御ノブにより、直感的な操作が可能です。
• インテリジェントなT-const.制御機能により、飲料水衛生およびエネルギー効率において最高水準を実現しています。
• 熱消毒検知機能により、最適な衛生状態が確保されます。
• モバイルデバイスとの接続や、Wilo Netを介したマルチポンプ制御のための直接ポンプネットワーク接続が可能な、最新の通信インターフェース（例：Bluetooth）。
• 見やすく広々とした端子箱と、電気配線を容易にする最適化されたWilo-Connector。

製品バリエーション（一部） Stratos MAXO-Z 1.25x3-25 145PSI 1~115/230 | ポンプ接続：1.25" | 電源：1~115、230-240 V、 50/60 Hz | 総重量（約）：0.48 lb | パレットあたりの個数：8 | 最大使用圧力：145 psi | 品番：2164623 Stratos MAXO-Z 1.25x3-35 145PSI 1~115/230 | ポンプ接続：1.25" | 電源：1~115、230-240 V、 50/60 Hz | 総重量（約）：0.72 lb | パレット当たりの個数：8 | 最大使用圧力：145 psi | 品番：2164624 Stratos MAXO-Z 3x3-40 145PSI | ポンプ接続：3" ANSI Class 125 | 電源：1～230-240 V、50/60 Hz | 総重量（約）： 1.41 lb | パレットあたりの個数：8 | 最大作動圧力：145 psi | 品番：2164626 Stratos-MAXO Z 2x3-35 145PSI | ポンプ接続：2.00" | 電源：1～230-240 V、50/60 Hz | 総重量（約）： 0.85 lb | パレットあたりの個数：8 | 最大使用圧力：145 psi | 品番：2164625 設計 楕円形フランジおよび円形フランジ接続を備えたスマートなグランドレス循環ポンプで、電子式出力調整機能を内蔵したECモーターを搭載しています。 用途 あらゆる種類の家庭用温水循環システム、あらゆる種類の温水暖房システム、空調システム、密閉型冷却回路、産業用循環システム。 装備／機能

• 電子出力調整機能付き一体型ECモーター。
• 高解像度グラフィックディスプレイと追加ボタンを備えた「グリーンボタン・テクノロジー」。
• ポンプハウジングに内蔵された温度センサー。
• 電源用½ NPT接続アダプターを含む、最適化されたWiloコネクターによる迅速な電気接続。
• オプションのCIFモジュール（Modbus RTU、BACnet MS/TP）用プラグ位置。

適用分野 システム固有の用途に合わせて制御モードを精密に設定することで、最高のシステム効率での運転を実現します。 暖房（例）

• ラジエーター
• 床暖房
• 天井暖房
• ファンヒーター
• 油圧分流器
• 熱交換器

冷房（例）

• 天井冷房
• 床下冷房
• 空調機器
• 水力分流器
• 熱交換器

暖房と冷房の併用

• 自動切替

制御モード

• 定速
• Δp-c（定差圧）
• Δp-v（可変差圧）
• ダイナミック・アダプト・プラス（吐出量の連続的な動的調整）
• T-const. （定温制御）
• ΔT（温度差制御）
• 定Q（定風量制御）
• マルチフロー・アダプテーション（フィーダーポンプによる総風量の決定）
• ユーザー定義PIDコントローラ

オプション機能

• Q-limitmax（最大風量制限）
• Q-limitmin（最小風量制限）
• No-Flow Stop（ゼロ流量時の停止）
• 自動セットバック運転
• インデックス回路評価機能（外部実測値センサーによるΔp-c制御）
• 熱消毒検知
• Δp-vポンプ特性曲線の可変ピッチ

手動設定

• セットアップガイドを用いた適用分野の選択および関連する運転パラメータの設定
• Δp-v における公称デューティポイントの直接入力
• ステータス表示、エネルギーメーターの設定／リセット （冷暖房）
• ポンプの通気機能
• 設定を無効にするためのキーロック
• 工場出荷時設定または保存された復元ポイントへのリセット
• アナログおよびデジタル入力、リレー出力のパラメータ設定

自動機能

• エネルギー効率の高い運転のための要件に応じた出力調整
• セットバック運転
• 流量ゼロ時のノーフローストップ機能の無効化
• ソフトスタート
• 自動トラブルシューティングルーチン（例：詰まりの解消）
• 冷暖房モードの切り替え
• 内蔵トリップ電子回路による完全なモーター保護

外部制御入力および機能

• アナログ入力×2：信号タイプ 0–10 V、2–10 V、 0–20 mA、4–20 mA、PT1000（設定値およびセンサー入力の遠隔調整用）
• デジタル入力×2：パラメータ設定可能な機能を備えた無電圧制御入力（外部オフ、外部 Min、Ext. Max、MANUAL（BMS-OFF）、キーロック、加熱／冷却切替）

信号および表示機能

• 設定値、実際の揚程、実際の流量、消費電力、電力消費量、温度の表示
• ステータス表示LED：緑（正常）、青（ポンプ通信中）、黄（警告）、赤（表示異常）
• 全文説明と対処法付きのエラーおよび警告コード
• ポンプのベントおよび更新手順を示すプロセスインジケータ表示
• 総合故障信号 SSM（無電圧切り替え接点）および総合運転信号 SBM（無電圧常開接点）

データ交換

• スマートフォン／タブレットによるワイヤレスデータ交換および遠隔操作のためのBluetoothインターフェース
• オプションのCIFモジュールを介したシリアルデジタルインターフェース：Modbus RTU（RS485）およびBACnet MS/TP（RS485）

機器（概要）

• 内蔵通信インターフェースおよびオプションのCIFモジュール用差し込み口
• 通信インターフェース用ケーブル導入口5箇所
• 高解像度のグラフィックディスプレイ（緑色のボタンと追加ボタン2つ付き）
• 使いやすいターミナル室
• 内蔵温度センサー
• ½ NPTアダプター付き最適化されたWilo-Connector

型式キー／名称 例：Wilo-Stratos MAXO-Z 3x3-40 — Stratos MAXO = 高効率ポンプ、-Z = 家庭用温水循環システム用単体ポンプ；最初の数字 = インチ単位のフランジ接続； 2番目の数字（例：3-40）＝無段階に調整可能な設定水位（例：3～40フィート）。 技術データ（主な仕様）

• 許容温度範囲（飲用水：最大 3.57 mmol/l）：32 °F (0 °C) ～ 176 °F (+80 °C)
• 給湯： 14 °F（-10 °C）～230 °F（+110 °C）
• 電源接続：1～115 V、 50/60 Hz（機種による）または 1～230–240 V、 50/60 Hz
• 筐体：タイプ 2
• フランジ接続サイズ：1.25、2、3 インチ
• 最大使用圧力：145 psi
• 絶縁クラス： F
• EN 61800-3規格に準拠した放射妨害／妨害耐性

材質

• ポンプケーシング：ステンレス鋼
• 断熱材：ポリプロピレン
• インペラ：プラスチック
• 軸：ステンレス鋼
• 軸受：カーボン

構造

• ECモーターと内蔵電子出力調整機能を備えたグランドレス循環ポンプ
• グリーンボタン技術およびグラフィックディスプレイ
• トリップ電子回路付きモーター保護機能
• ビルオートメーション用オプションCIFモジュール用プラグ接続
• 3次元曲面ブレードを備えたインペラーと、炭素繊維複合材製のプラスチック製シールチューブ

納入範囲

• ポンプ
• ½ NPT接続アダプター付き最適化Wiloコネクター
• M16 × 1.5ネジ式ケーブルグランド 5個
• 1.25インチおよび2インチフランジ接続用ガスケット
• 設置・取扱説明書

付属品

• PT 1000 (B) 配管接触型センサー（給湯用）
• PT 1000 (AA) 浸漬井設置用センサー
• 差圧センサー
• Wilo CIFモジュール： Modbus RTU、BACnet MS/TP

特性／技術仕様

• モデルシリーズ：Stratos MAXO-Z
• 筐体：ステンレス鋼（衛生的で耐久性あり）
• 制御：Δp-c、Δp-v、T-const.、ΔT、Constant Q、 Dynamic Adapt plus、PID
• 通信：Bluetooth；CIFモジュールを介したModbus RTUおよびBACnet MS/TP（オプション）
• 電気接続：½ NPTアダプター付き最適化されたWiloコネクター； 各種電源仕様（115 V または 230–240 V）
• 最大使用圧力：145 psi
• フランジサイズ：1.25"、2"、3"（3"はANSIクラス125）
• 飲料水における許容流体温度：0 °C ～ +80 °C
• 絶縁クラス：F；保護等級：タイプ2
• 材質：ポンプケーシング：ステンレス鋼；インペラ：プラスチック；シャフト：ステンレス鋼；ベアリング：炭素
