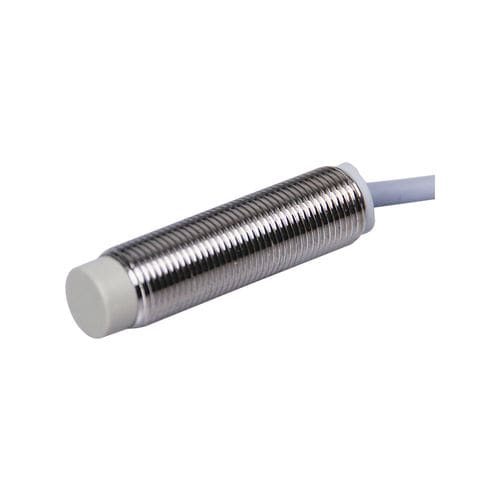

Sensor de proximidade indutivo CL12-RN4DP1-S
cilíndricoM12com função de comutação

Sensor de proximidade indutivo - CL12-RN4DP1-S - CHANKO SENSOR - cilíndrico / M12 / com função de comutação
Sensor de proximidade indutivo - CL12-RN4DP1-S - CHANKO SENSOR - cilíndrico / M12 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M12
Sinal de saída
PNP, com função de comutação
Conexão elétrica
fios desencapados
Tensão de alimentação
24 Vcc, 12 Vcc
Montagem
não faceado
Grau de proteção
IP67
Outras características
de 3 fios
Faixa de medição

MÍN: 0 mm
(0 in)

MÁX: 4 mm
(0,16 in)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 80 °C
(176 °F)

Descrição

Visão geral do produto
  • Tipo: sensor indutivo resistente a baixas temperaturas
  • Modelo: CL12-RN4DP1/S
  • Distância de detecção: 4 mm
  • Carcaça: cilíndrica M12
  • Princípio de detecção: indutivo
  • Saída: PNP normalmente aberta (NO)
  • Conexão: cabo moldado de 2 m


Especificações técnicas
  • Objeto de teste padrão: ferro 12 × 12 × 1 mm
  • His terese: < 10% da distância de detecção
  • Deriva térmica: ±15% máximo na distância de detecção entre -40 e +80 °C em relação a +23 °C
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Alvo detectável: metal
  • Direção de detecção: frontal


Parâmetros mecânicos / elétricos
  • Tensão de alimentação: DC 12–24 V
  • Fiação: três fios DC
  • Corrente consumida: < 15 mA
  • Tipo de saída: PNP NO (comutação)
  • Corrente de carga: < 100 mA
  • Indicador: LED de saída amarelo
  • Proteções: proteção contra curto-circuito e surtos de alimentação
  • Influência da tensão: variação < ±1% na distância de detecção para ±15% de variação de alimentação
  • Resistência de isolamento: ≥ 50 MΩ (DC 500 V)
  • Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes vivas e carcaça
  • Resistência a choques: 500 m/s², 3 choques em X, Y, Z
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h em X, Y, Z
  • Modo de operação: normalmente aberta
  • Montagem: não embutível (não afixável ao nível)
  • Grau de proteção: IP67
  • Peso: 65 g


Ambiente de operação
  • Temperatura ambiente: -40 a +80 °C


Acessórios e norma de ensaio
  • Acessórios incluídos: porcas ×2, arruela dentada interna ×1, certificado de conformidade
  • Objeto de ensaio padrão: chapa de ferro 12 × 12 × 1 mm
