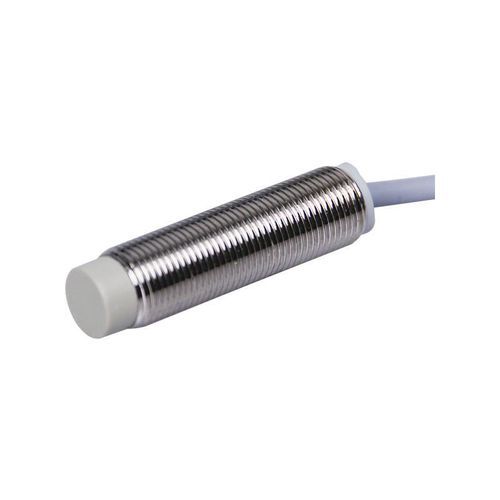

Sensor de proximidade indutivo CL12-RN4AK1/S
cilíndricoM12de 2 fios

Sensor de proximidade indutivo - CL12-RN4AK1/S - CHANKO SENSOR - cilíndrico / M12 / de 2 fios
Sensor de proximidade indutivo - CL12-RN4AK1/S - CHANKO SENSOR - cilíndrico / M12 / de 2 fios
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M12
Sinal de saída
de 2 fios
Conexão elétrica
fios desencapados
Tensão de alimentação
CA, 24 Vca, 220 Vca
Montagem
não faceado
Material
em latão, em PVC
Grau de proteção
IP67
Outras características
com fonte luminosa a LED
Faixa de medição

0,4 cm
(0,16 in)

Temperatura de processo

MÁX: 80 °C
(176 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Produto
  • Modelo: CL12-RN4AK1/S
  • Série: CL12
  • Tipo: Versão baixa temperatura
  • Princípio de detecção: Indutivo
  • Distância de detecção: 4 mm
  • Tamanho da carcaça: M12
  • Saída: AC dois fios, Normalmente Aberto (NO)


Especificações técnicas
  • Comprimento do cabo: 2 m
  • Direção de detecção: Face/frontal
  • Frequência de resposta: 25 Hz
  • Tempo de resposta: 20 ms
  • Alvo: Objetos metálicos (teste padrão: ferro 12×12×1 mm)
  • Recurso especial: Resistência a baixas temperaturas
  • Acessórios: 2 porcas, 1 arruela dentada interna, certificado de conformidade
  • Histerese: ≤ 10 % da distância de detecção
  • Deriva térmica: ±15 % em -40 a +80 °C (ref. +23 °C)
  • Materiais: Carcaça em latão niquelado; face de detecção em Teflon; cabo em PVC


Parâmetros mecânicos / elétricos
  • Saída: AC dois fios, NO
  • Tensão de alimentação: AC 24–220 V
  • Alimentação: Dois fios AC
  • Grau de proteção: IP67
  • Conexão: Cabo moldado
  • Tipo de sinal: Comutação
  • Modo de operação: Normalmente aberto
  • Montagem: Não embutido
  • Indicador: LED de saída amarelo
  • Influência da tensão: ±15 % → variação de detecção ≤ ±1 %
  • Resistência de isolamento: ≥ 50 MΩ (DC 500 V)
  • Capacidade de comutação: 5–200 mA
  • Corrente de fuga: ≤ 1,7 mA
  • Resistência a impacto: 500 m/s², X/Y/Z 3 vezes
  • Resistência dielétrica: AC 1000 V, 1 min (parte ativa vs carcaça)
  • Resistência a vibrações: 10–55 Hz, dupla amplitude 1,5 mm, X/Y/Z 2 h
  • Peso: 65 g


Ambiente de aplicação
  • Temperatura de operação: -40 ~ +80 °C


Documentação e ilustrações
  • Diagrama de ligações e desenho das dimensões externas
  • Desenho dimensional para versão baixa temperatura
  • Manual (PDF)


Características / Resumo das especificações
  • Série: CL12
  • Distância de detecção: 4 mm
  • Carcaça: M12 cilíndrica
  • Alimentação: AC 24–220 V, dois fios
  • Saída: AC dois fios NO
  • Proteção: IP67
  • Temperatura de operação: -40 a +80 °C
  • Peso: 65 g
