Sensor de proximidade indutivo CL30-RN15DN1/S
cilíndricoM30com função de comutação

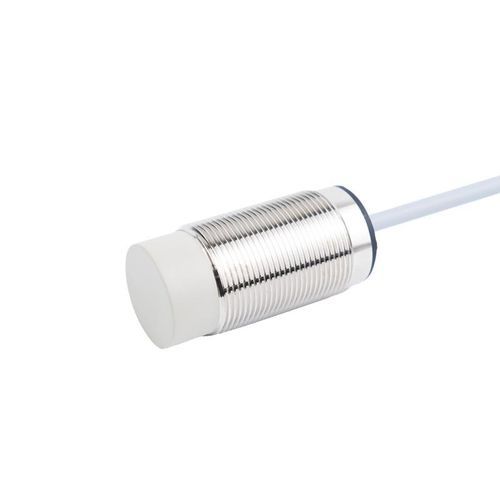

Sensor de proximidade indutivo - CL30-RN15DN1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Sensor de proximidade indutivo - CL30-RN15DN1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M30
Sinal de saída
com função de comutação, NPN
Conexão elétrica
fios desencapados
Tensão de alimentação
CC
Montagem
não faceado
Grau de proteção
IP67
Outras características
sem contato, de 3 fios
Faixa de medição

1,5 cm
(0,59 in)

Temperatura de processo

MÁX: 80 °C
(176 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Visão geral do produto
  • Série: sensores de proximidade CL30
  • Modelo: CL30-RN15DN1/S
  • Tipo: versão para baixa temperatura
  • Distância de detecção: 15 mm
  • Formato: cilíndrico (M30)
  • Princípio de detecção: indutivo
  • Saída: NPN normalmente aberta (NPN NO)


Especificações técnicas
  • Comprimento do cabo: 2 m
  • Direção de detecção: frontal
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Objetos detectáveis: metálicos
  • Característica especial: operação em baixa temperatura
  • Acessórios: certificado de conformidade
  • Histérese: < 10% da distância de detecção
  • Objeto padrão: ferro 45 × 45 × 1 mm
  • Deriva térmica: ±15% da distância de detecção em -40 ~ +80 °C em relação a +23 °C
  • Materiais: carcaça em latão niquelado; face de deteção em PTFE; cabo em PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN NO
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: três fios DC
  • Grau de proteção: IP67
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de funcionamento: normalmente aberto
  • Montagem: não embutível (não a nível)
  • Consumo de corrente: < 15 mA
  • Indicador: LED de saída amarelo
  • Circuitos de proteção: proteção contra curto-circuito e sobretensão
  • Influência da tensão: variação da distância de detecção < ±1% para ±15% de variação de alimentação
  • Corrente de carga: < 100 mA
  • Resistência de isolamento: > 50 MΩ (DC 500 V)
  • Resistência a choque: 500 m/s², direções X/Y/Z, 3 vezes cada
  • Rigidez dielétrica: AC 1000 V 50/60 Hz, 1 min entre partes energizadas e carcaça
  • Resistência a vibrações: 10–55 Hz, dupla amplitude 1,5 mm, X/Y/Z, 2 h cada
  • Peso: 160 g


Ambiente de operação
  • Temperatura de operação: -40 ~ +80 °C


Aplicações
  • Deteção de metais e posicionamento em automação industrial, adequado para ambientes de baixa temperatura
