Sensor de proximidade indutivo CL30-RN15AK1/S
cilíndricoM30com função de comutação

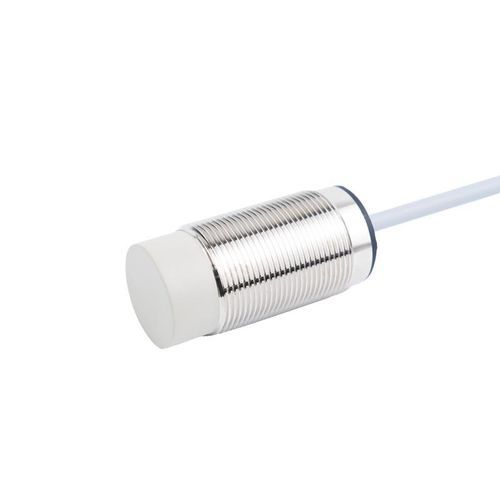

Sensor de proximidade indutivo - CL30-RN15AK1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Sensor de proximidade indutivo - CL30-RN15AK1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M30
Sinal de saída
com função de comutação, de 2 fios
Tensão de alimentação
CA
Montagem
não faceado
Material
em latão, em PVC, em PTFE
Grau de proteção
IP67
Outras características
com fonte luminosa a LED, sem contato
Faixa de medição

1,5 cm
(0,59 in)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 80 °C
(176 °F)

Descrição

Visão geral do produto
  • Modelo: CL30-RN15AK1/S
  • Série: sensores de proximidade indutivos série CL30
  • Tipo: versão para baixa temperatura
  • Princípio de deteção: indutivo (para deteção de metais)
  • Caixa: cilíndrica, M30
  • Distância de deteção: 15 mm
  • Saída: AC 2 fios normalmente aberta (AC 2 fios NA)


Especificações técnicas
  • Distância de deteção: 15 mm
  • Comprimento do cabo: 2 m
  • Direção de deteção: frontal
  • Frequência de resposta: 25 Hz
  • Tempo de resposta: 20 ms
  • Objetos detetáveis: objetos metálicos
  • Característica especial: resistente a baixas temperaturas
  • Acessórios: certificado de conformidade
  • Histerese: inferior a 10% da distância de deteção
  • Corpo de ensaio padrão: ferro 45×45×1 mm
  • Deriva térmica: em -40~+80 °C, variação ≤ ±15% face a +23 °C
  • Materiais: caixa latão niquelado; face de deteção PTFE; cabo PVC


Parâmetros mecânicos/eléctricos
  • Tipo de saída: AC 2 fios NA
  • Tensão de alimentação: AC 24~220 V
  • Modo de alimentação: 2 fios AC
  • Índice de proteção: IP67
  • Ligação: cabo moldado
  • Tipo de sinal: comutação
  • Modo de funcionamento: normalmente aberto
  • Montagem: não embutida
  • Indicador: LED de saída amarelo
  • Influência da tensão: ±15% da tensão nominal → variação da distância ≤ ±1%
  • Resistência de isolamento: ≥50 MΩ (DC 500 V)
  • Capacidade de comutação: 5–200 mA
  • Corrente de fuga: ≤1,7 mA
  • Resistência a choques: 500 m/s², 3 vezes em cada direção X, Y, Z
  • Tensão de prova: AC 1000 V 50/60 Hz 1 min (entre partes energizadas e caixa)
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h em cada direção X, Y, Z
  • Peso: 160 g


Ambiente de utilização
  • Temperatura de funcionamento: -40 ~ +80 °C


Características / dados técnicos
  • Modelo: CL30-RN15AK1/S
  • Série: CL30 sensores indutivos
  • Princípio: indutivo (metal)
  • Distância de deteção: 15 mm
  • Dimensões: M30 (cilíndrico)
  • Alimentação: AC 24~220 V (2 fios AC)
  • Saída: AC 2 fios NA, comutação, 5–200 mA
  • Proteção: IP67
  • Cabo: cabo moldado 2 m, PVC
  • Materiais: caixa latão niquelado; face de deteção PTFE
  • Intervalo de temperatura: -40 ~ +80 °C
  • Frequência/tempo de resposta: 25 Hz / 20 ms
  • Histerese: <10% da distância de deteção
  • Alvo padrão: ferro 45×45×1 mm
  • Peso: 160 g
