Sensor de proximidade indutivo CL30-RF10DN1/S
cilíndricoM30com função de comutação

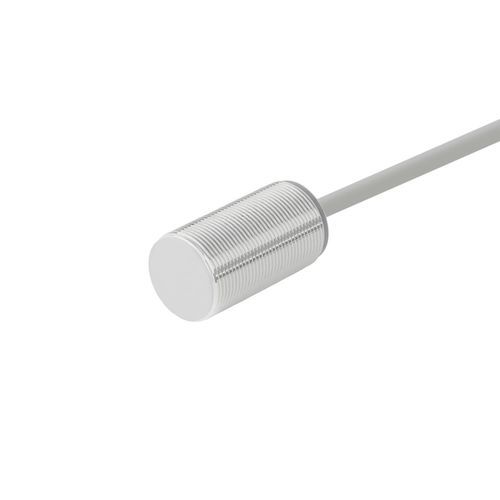

Sensor de proximidade indutivo - CL30-RF10DN1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Sensor de proximidade indutivo - CL30-RF10DN1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M30
Sinal de saída
com função de comutação, NPN
Tensão de alimentação
CC, 24 Vcc, 12 Vcc
Montagem
faceado
Material
em latão, em PVC
Grau de proteção
IP67
Aplicações
industrial
Outras características
sem contato, de 3 fios
Faixa de medição

1 cm
(0,39 in)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 80 °C
(176 °F)

Descrição

Produto
  • Modelo: CL30-RF10DN1/S
  • Série: Sensores de proximidade indutivos série CL30


Visão geral
  • Tipo: Versão baixa temperatura
  • Distância de deteção: 10 mm
  • Forma: Cilíndrica
  • Princípio de deteção: Indutivo
  • Rosca / Tamanho: M30
  • Saída: NPN, normalmente aberta (NO)
  • Comprimento de cabo: 2 m (cabo moldado)


Especificações técnicas
  • Direção de deteção: Frontal
  • Frequência de resposta: 800 Hz
  • Tempo de resposta: 625 μs
  • Objetos detectáveis: Objetos metálicos (alvo padrão: ferro 30×30×1 mm)
  • Histérese: < 10% da distância de deteção
  • Deriva térmica: Em -40 a +80 °C, referência +23 °C, variação da distância de deteção dentro de ±15%
  • Materiais: Carcaça: latão niquelado; face de deteção: PTFE (Teflon); cabo: PVC
  • Acessórios: Certificado


Parâmetros mecânicos / elétricos
  • Saída: NPN, normalmente aberta (NO)
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: Três fios DC
  • Grau de proteção: IP67
  • Ligação: Cabo moldado
  • Tipo de sinal: Sinal de comutação
  • Modo de funcionamento: Normalmente aberto
  • Montagem: Embutido / encastrado
  • Consumo: < 15 mA
  • Indicador: LED de saída amarelo
  • Proteções: Proteção contra curto-circuito e sobretensão
  • Influência da tensão: A ±15% da tensão nominal, variação da distância de deteção ≤ ±1%
  • Corrente de carga: < 100 mA
  • Resistência de isolamento: > 50 MΩ (DC 500 V)
  • Resistência a choques: 500 m/s² X/Y/Z, 3 vezes
  • Resistência dielétrica: AC 1000 V, 50/60 Hz, 1 min entre partes vivas e carcaça
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, X/Y/Z, 2 h
  • Peso: 160 g


Ambiente de operação
  • Temperatura de operação: -40 a +80 °C


Aplicações recomendadas
  • Fabricação eletrónica (3C)
  • Sistemas de estacionamento automatizados
  • Logística e armazenamento


Documentação
  • Manual do produto (PDF) disponível


Especificações principais
  • Modelo: CL30-RF10DN1/S
  • Distância de deteção: 10 mm
  • Rosca: M30
  • Saída: NPN NO
  • Alimentação: DC 12–24 V
  • Cabo: 2 m (moldado)
  • Proteção: IP67
  • Frequência de resposta: 800 Hz
  • Temperatura de operação: -40 a +80 °C
  • Peso: 160 g
