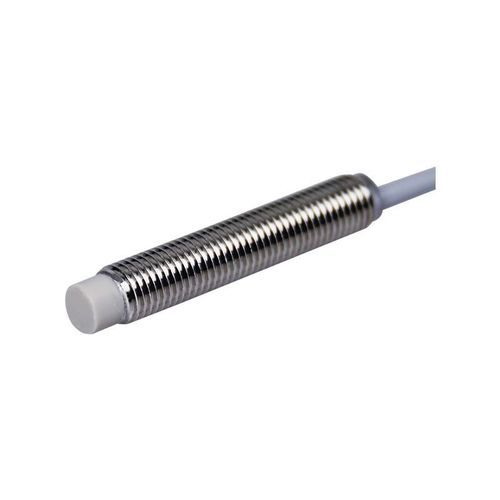

Sensor de proximidade indutivo CL08-RN2DN1/S
cilíndricoM8com função de comutação

Sensor de proximidade indutivo - CL08-RN2DN1/S - CHANKO SENSOR - cilíndrico / M8 / com função de comutação
Sensor de proximidade indutivo - CL08-RN2DN1/S - CHANKO SENSOR - cilíndrico / M8 / com função de comutação
Sensor de proximidade indutivo - CL08-RN2DN1/S - CHANKO SENSOR - cilíndrico / M8 / com função de comutação - imagem - 2
Sensor de proximidade indutivo - CL08-RN2DN1/S - CHANKO SENSOR - cilíndrico / M8 / com função de comutação - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M8
Sinal de saída
com função de comutação, NPN
Tensão de alimentação
CC, 24 Vcc, 12 Vcc
Montagem
não faceado
Material
em latão, em PVC, em PTFE
Faixa de medição

0,2 cm
(0,08 in)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 80 °C
(176 °F)

Descrição

Visão geral do produto
  • Modelo: CL08-RN2DN1/S
  • Série: sensores de proximidade indutivos série CL08


Principais características
  • Tipo: versão para baixa temperatura
  • Distância de detecção: 2 mm
  • Carcaça: cilíndrica
  • Princípio de detecção: indutivo
  • Tamanho / rosca: M8
  • Saída: NPN, normalmente aberta (NO)
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: frontal
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Alvo: objetos metálicos


Acessórios
  • Porcas ×2, arruela dentada interna ×1, certificado


Outras informações
  • Histérese: inferior a 10% da distância de detecção
  • Alvo padrão: ferro 8×8×1 mm
  • Deriva térmica: ±15% entre -40 e +80°C em relação a +23°C
  • Materiais: carcaça latão niquelado; face de detecção Teflon; cabo PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NO
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: três fios DC
  • Grau de proteção: IP67
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de atuação: normalmente aberto
  • Montagem: não embutível
  • Consumo de corrente: < 15 mA
  • Indicador: LED amarelo de saída
  • Circuitos de proteção: proteção contra curto-circuito e surtos
  • Influência da tensão: variação da distância de detecção dentro de ±1% para ±15% de variação de alimentação
  • Corrente de carga: < 100 mA
  • Resistência de isolamento: > 50 MΩ (DC 500 V) entre partes energizadas e carcaça
  • Resistência a choque: 500 m/s², 3 choques em X, Y, Z
  • Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes energizadas e carcaça
  • Resistência a vibrações: 10–55 Hz amplitude dupla 1,5 mm, 2 h em X, Y, Z
  • Peso: 50 g


Ambiente de operação
  • Temperatura de operação: -40 a +80°C
