Sensor de proximidade indutivo CL12-RN4DN1/S
cilíndricoM12NPN

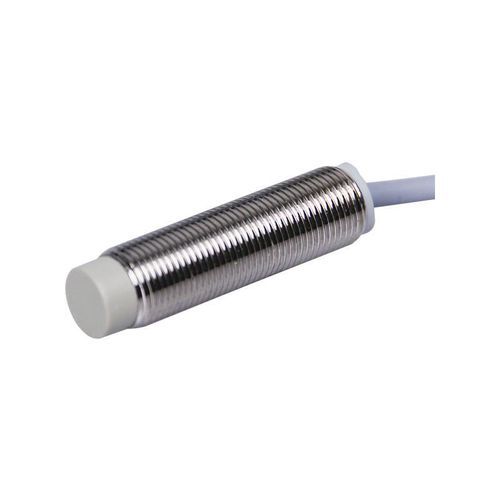

Sensor de proximidade indutivo - CL12-RN4DN1/S - CHANKO SENSOR - cilíndrico / M12 / NPN
Sensor de proximidade indutivo - CL12-RN4DN1/S - CHANKO SENSOR - cilíndrico / M12 / NPN
Sensor de proximidade indutivo - CL12-RN4DN1/S - CHANKO SENSOR - cilíndrico / M12 / NPN - imagem - 2
Sensor de proximidade indutivo - CL12-RN4DN1/S - CHANKO SENSOR - cilíndrico / M12 / NPN - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M12
Sinal de saída
NPN
Montagem
não faceado
Material
em PVC, em PTFE
Grau de proteção
IP67
Outras características
de 3 fios
Faixa de medição

0,4 cm
(0,16 in)

Temperatura de processo

MÁX: 80 °C
(176 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Visão geral do produto
  • Série: sensores de proximidade indutivos CL12
  • Variante: resistente a baixas temperaturas
  • Distância de detecção: 4 mm
  • Carcaça: cilíndrica M12
  • Princípio de detecção: indutivo
  • Saída: NPN normalmente aberto (NO)


Especificações principais
  • Modelo: CL12-RN4DN1/S
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: frontal
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Alvo: objetos metálicos (corpo de ensaio padrão: Fe 12×12×1 mm)
  • Histérese: <10% da distância de detecção
  • Deriva térmica: dentro de ±15% em -40 a +80 °C (referência +23 °C)
  • Materiais: carcaça latão niquelado; face de detecção PTFE (Teflon); cabo PVC


Parâmetros mecânicos / elétricos
  • Tensão de alimentação: DC 12–24 V (3 fios DC)
  • Consumo de corrente: ≤15 mA
  • Tipo de saída: NPN NO
  • Corrente de carga: ≤100 mA
  • Proteções: proteção contra curto-circuito e surtos de tensão
  • Indicador: LED de saída amarelo
  • Grau de proteção: IP67
  • Conexão: cabo moldado
  • Tipo de sinal: chaveamento
  • Modo de funcionamento: normalmente aberto
  • Montagem: não embutível
  • Resistência de isolamento: ≥50 MΩ (DC 500 V)
  • Resistência dielétrica: AC 1000 V 50/60 Hz por 1 min (parte ativa vs carcaça)
  • Resistência a choque: 500 m/s² X/Y/Z, 3 vezes
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm X/Y/Z, 2 h
  • Peso: 65 g


Ambiente de operação
  • Temperatura de operação: -40 a +80 °C


Acessórios
  • Porcas ×2, arruela dentada ×1, certificado de conformidade
