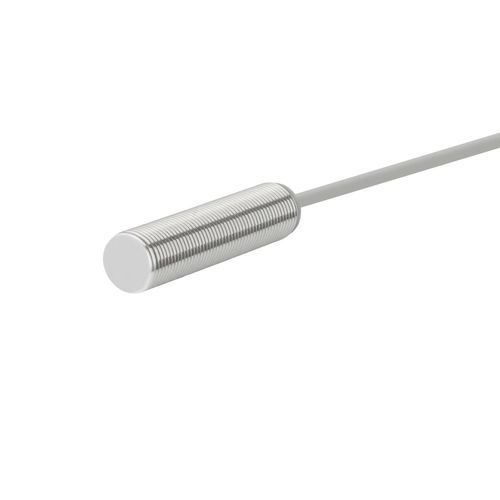

Sensor de proximidade indutivo CL12-RF2DL1/S
cilíndricoM12com função de comutação

Sensor de proximidade indutivo - CL12-RF2DL1/S - CHANKO SENSOR - cilíndrico / M12 / com função de comutação
Sensor de proximidade indutivo - CL12-RF2DL1/S - CHANKO SENSOR - cilíndrico / M12 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M12
Sinal de saída
com função de comutação, de 2 fios
Tensão de alimentação
CC, 24 Vcc, 12 Vcc
Montagem
faceado
Material
em latão, em PVC, em PTFE
Aplicações
industrial
Outras características
sem contato
Faixa de medição

0,2 cm
(0,08 in)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 80 °C
(176 °F)

Descrição

Nome do produto
  • CL12-RF2DL1/S — Sensor de proximidade indutivo série CL12


Principais características
  • Tipo de produto: versão para baixas temperaturas
  • Distância de detecção: 2 mm
  • Forma / tamanho: cilíndrico, M12
  • Princípio de detecção: indutivo
  • Saída: DC 2 fios, normalmente aberto (NO)
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: frontal
  • Frequência de resposta: 800 Hz
  • Tempo de resposta: 625 μs


Especificações técnicas
  • Objetos detectáveis: alvos metálicos
  • Alvo padrão: ferro 12 × 12 × 1 mm
  • Histérese: inferior a 10% da distância de detecção
  • Deriva térmica: ±15% da distância de detecção em -40 a +80 °C (referência +23 °C)
  • Materiais: invólucro em latão niquelado; face de detecção em Teflon; cabo em PVC


Parâmetros mecânicos / elétricos
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: 2 fios DC
  • Grau de proteção: IP67
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de operação: normalmente aberto (NO)
  • Instalação: embutida
  • Indicador: LED de saída amarelo
  • Tensão residual: < 3 V (não polaridade < 5 V) a 100 mA, cabo 2 m
  • Influência da tensão: variação da distância ≤ ±1% para ±15% de variação de alimentação
  • Corrente de carga: 100 mA (cabo 2 m)
  • Capacidade de comutação: < 100 mA
  • Corrente de fuga: < 0,8 mA
  • Resistência de isolamento: > 50 MΩ (DC 500 V)
  • Resistência a choques: 500 m/s², 3 vezes em X, Y, Z
  • Resistência a vibrações: 10–55 Hz, dupla amplitude 1,5 mm, 2 h em X, Y, Z
  • Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min (entre partes vivas e invólucro)
  • Peso: 65 g


Ambiente de operação
  • Temperatura de operação: -40 a +80 °C


Acessórios
  • Porcas ×2, arruela dentada ×1, certificado de conformidade


Características / Resumo técnico
  • Modelo: CL12-RF2DL1/S
  • Detecção: 2 mm
  • Formato / tamanho: M12 cilíndrico
  • Princípio: indutivo
  • Saída: DC 2 fios, NO
  • Alimentação: DC 12–24 V
  • Cabo: 2 m (cabo moldado)
  • Proteção: IP67
  • Resposta: 800 Hz / 625 μs
  • Temperatura de operação: -40 a +80 °C
  • Materiais: invólucro latão niquelado, face Teflon, cabo PVC
