Sensor de proximidade indutivo CL30-RF10DL1/S
cilíndricoM30com função de comutação

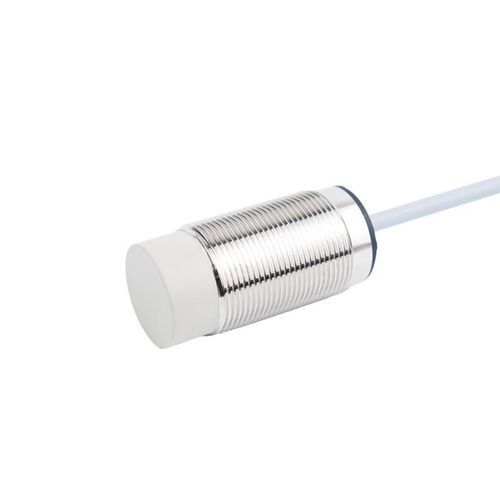

Sensor de proximidade indutivo - CL30-RF10DL1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Sensor de proximidade indutivo - CL30-RF10DL1/S - CHANKO SENSOR - cilíndrico / M30 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M30
Sinal de saída
com função de comutação, de 2 fios
Conexão elétrica
fios desencapados
Tensão de alimentação
CC, 24 Vcc, 12 Vcc
Montagem
faceado
Material
em latão, em PVC, em PTFE
Grau de proteção
IP67
Faixa de medição

1 cm
(0,39 in)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 80 °C
(176 °F)

Descrição

Nome do produto
  • Série: sensores indutivos CL30 · Modelo: CL30-RF10DL1/S
  • Marca: 长江传感


Visão geral
  • Tipo: versão resistente a baixas temperaturas
  • Distância de detecção: 10 mm
  • Carcaça: cilíndrica, M30
  • Princípio de detecção: indutivo (para alvos metálicos)
  • Saída: DC 2 fios, normalmente aberta (NA)


Especificações técnicas
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: frontal
  • Frequência de resposta: 800 Hz
  • Tempo de resposta: 625 μs
  • Objetos detectáveis: metal
  • Característica especial: resistente a baixas temperaturas
  • Acessórios: certificado de conformidade
  • Histerese: < 10% da distância de detecção
  • Peça de teste padrão: ferro 30×30×1 mm
  • Deriva térmica: ±15% na faixa -40 a +80 °C em referência a +23 °C
  • Materiais: carcaça em latão niquelado; face de detecção em PTFE; cabo em PVC
  • Peso: 160 g


Parâmetros mecânicos / elétricos
  • Tipo de saída: DC 2 fios NA
  • Tensão de alimentação: DC 12–24 V
  • Método de alimentação: 2 fios DC
  • Grau de proteção: IP67
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de atuação: normalmente aberto
  • Instalação: embutida (flush)
  • Indicador: indicador de saída amarelo
  • Tensão residual: inferior a 3 V (não polaridade inferior a 5 V) a 100 mA, cabo 2 m
  • Influência de tensão: variação da distância ≤ ±1% para ±15% de variação de alimentação
  • Corrente de carga: 100 mA (cabo 2 m)
  • Resistência de isolamento: >50 MΩ (DC 500 V) entre partes ativas e carcaça
  • Capacidade de comutação: <100 mA
  • Corrente de fuga: <0,8 mA
  • Resistência a choques: 500 m/s², direções X/Y/Z, 3 vezes
  • Resistência dielétrica: AC 1000 V 50/60 Hz 1 min entre partes ativas e carcaça
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, direções X/Y/Z, 2 h


Ambiente de operação
  • Temperatura de operação: -40 a +80 °C


Características / dados técnicos
  • Modelo: CL30-RF10DL1/S
  • Série: CL30 sensores indutivos
  • Distância de detecção: 10 mm
  • Tamanho da carcaça: M30
  • Princípio de detecção: indutivo (alvos metálicos)
  • Saída: DC 2 fios normalmente aberta (NA)
  • Tensão de alimentação: DC 12–24 V
  • Grau de proteção: IP67
  • Comprimento do cabo: 2 m (moldado)
  • Frequência / tempo de resposta: 800 Hz / 625 μs
  • Temperatura de funcionamento: -40 a +80 °C
  • Materiais: carcaça latão niquelado, face PTFE, cabo PVC
  • Peso: 160 g
