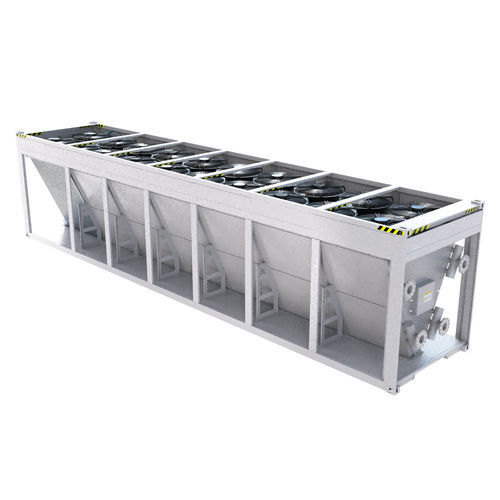

Torre seca EXT series

Visão geral
Resfriador seco ar‑para‑líquido para sistemas de resfriamento líquido de alta densidade. Projetado para infraestruturas críticas de resfriamento líquido em data centers AI e HPC, o Dry Cooler EXTRCOOL dissipa de forma eficiente o calor residual de circuitos CDU, permitindo operação confiável com PUE reduzido para servidores GPU de alta potência e racks densos. À medida que a densidade por rack ultrapassa 50 kW, esta unidade empresarial fornece rejeição térmica contínua e energeticamente eficiente para funcionamento 24/7.

Vantagens técnicas principais

• Rejeição térmica de alta eficiência: Trocador de calor de tubos aletados de grande área combinado com ventiladores de alta pressão estática maximiza a transferência de calor no lado do ar, rejeitando calor de circuitos líquidos fechados sem depender de sistemas de água gelada.
• Design contêinerizado e robusto: Construído segundo normas de contêiner ISO para implantação externa, com carcaças resistentes às intempéries, revestimentos anticorrosão e estruturas com amortecimento de vibrações.
• Arquitetura modular escalável: Configuração paralela com múltiplos ventiladores permite ajuste flexível de capacidade, suportando sistemas de resfriamento líquido de 100 kW até escala MW.
• Operação silenciosa e economia de energia: Ventiladores EC de velocidade variável ajustam o fluxo de ar com base na temperatura do fluido para reduzir consumo de energia e diminuir o PUE.
• Integração plug‑and‑play: Conexões flangeadas padrão e tubulação pré‑testada simplificam a integração com CDU, racks de resfriamento líquido e loops de cold plate para rápida implantação.

Especificações do produto
Atributo: Especificação
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

Cenários de aplicação ideais

• Data centers AI: Rejeição térmica confiável para sistemas de resfriamento líquido de GPU que suportam cargas de treinamento AI de alta densidade.
• HPC e clusters de supercomputação: Refrigeração eficiente para loops de computação científica e simulações de engenharia.
• Retrofit ar‑para‑líquido: Permite modernizar data centers tradicionais sem infraestrutura de água gelada.
• Data centers Edge & Colocation: Suporta implantações externas e com espaço restrito com formato contêinerizado e compacto.
• Arquiteturas híbridas de resfriamento líquido: Integra‑se com sistemas CDU para soluções parciais ou totais de resfriamento líquido.

Por que escolher este resfriador seco?
Os resfriadores secos eliminam a necessidade de sistemas complexos de água gelada, oferecendo uma solução escalável de rejeição térmica para data centers resfriados por líquido. Esta unidade combina alta eficiência térmica, prontidão para implantação robusta e integração flexível para atender às necessidades de cargas AI e HPC, garantindo operação estável, silenciosa e energeticamente eficiente o ano todo.

Perguntas frequentes

• 1. Para que serve um resfriador seco em sistemas de resfriamento líquido? Um resfriador seco rejeita o calor residual dos circuitos de resfriamento líquido para o ar ambiente e funciona como unidade de rejeição térmica para sistemas CDU, eliminando a necessidade de água gelada.
• 2. Por que usar um resfriador seco em vez de uma torre de resfriamento? Resfriadores secos operam sem evaporação de água, eliminando consumo de água e risco de Legionella, e normalmente exigem menos manutenção.
• 3. O resfriador seco é compatível com sistemas CDU? Os resfriadores EXTRCOOL suportam pressões e temperaturas padrão de circuitos líquidos e oferecem conexões flangeadas personalizáveis para se ajustar à maioria dos CDU e racks comerciais.

Especificações técnicas / Características

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
