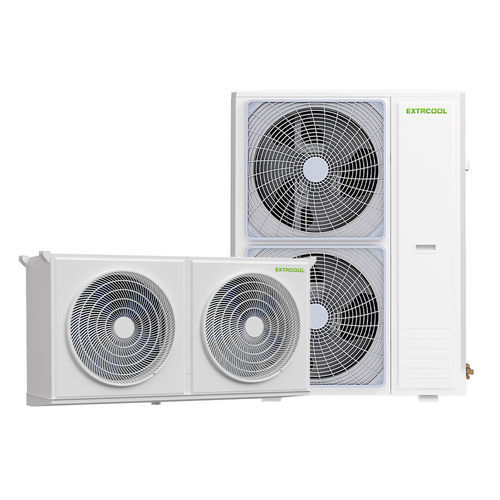

Unidade de refrigeração para o setor alimentar

industrialpara armazémpara a grande distribuição

Resumo do produto
A unidade de refrigeração full-inverter EXTRCOOL controlada por IA é um sistema split concebido para aplicações da cadeia fria industriais e comerciais. Componentes principais incluem evaporador em L multi-fileira de grande dimensão, compressor EVI de duplo rotor com inversor DC (GMCC), ventilador exterior DC de velocidade variável e válvulas de expansão eletrónicas duplas (EEV/EVI). O sistema proporciona controlo preciso de temperatura, regulação inverter eficiente e desempenho estável em baixas temperaturas, com gestão remota 5G opcional.

Projeto e fiabilidade
A unidade integra aquecimento anti-congelamento da tubagem de drenagem de condensados, aletas de grande passo (2,4–6 mm) e carcaça em chapa de aço inoxidável com revestimento anticorrosão. O chassis inclui um sistema de descongelação por fluido frigorígeno quente para evitar gelo no evaporador e na bandeja. O controlo preciso e os ciclos de descongelação inteligentes reduzem a intervenção manual e suportam operação contínua em ambientes exigentes.

Vantagens operacionais
O controlo inverter assistido por IA ajusta em tempo real a velocidade do compressor, a capacidade de refrigeração e os ciclos de descongelação com base em dados ambientais e operacionais (temperatura, carga de armazenamento, ciclos de abertura de porta, estado do equipamento). Este controlo adaptativo minimiza flutuações de temperatura, reduz perdas de produto e baixa custos energéticos e de manutenção ao longo do ciclo de vida face a unidades de velocidade fixa.

Componentes principais e características de projeto

• Ampla faixa de operação ambiente: desempenho fiável de -35°C a 52°C.
• Evaporador de alta eficiência: opções com ventiladores rotor externo ou interno e aletas de grande passo 2,4–6 mm para melhor troca térmica.
• Construção anticorrosiva: componentes em aço inox revestidos e opções de aletas personalizáveis para ambientes severos.
• Proteção abrangente contra gelo: aquecimento da tubagem de drenagem de condensados e descongelação por fluido quente do chassis para operação ininterrupta.

Vantagens da conversão de frequência IA

• Maior eficiência energética: COP superior e custos operacionais reduzidos em comparação com sistemas de velocidade fixa.
• Resposta de arrefecimento rápida: ampla faixa operacional e controlo de arranque rápido para recuperação térmica.
• Vida útil prolongada: modulação de frequência reduz ciclos de arranque/paragem e desgaste dos componentes.
• Estabilidade precisa da temperatura: controlo rigoroso para preservar a qualidade do produto.
• Funcionamento silencioso: adequado a várias condições de instalação.
• Compatibilidade com PV: possível operação com energia fotovoltaica sem inversor adicional em muitos casos.

Benefícios do descongelamento por fluoreto quente

• Ciclos de descongelamento ultracurtos: descongelação concluída em minutos comparado com métodos elétricos.
• Variação mínima de temperatura durante o descongelamento: protege a frescura do produto.
• Custos operacionais mais baixos: maior eficiência térmica em relação ao descongelamento elétrico.
• Redução da manutenção: método estável que diminui a frequência de substituição de peças.

Características de derretimento de gelo por fluoreto quente

• Remoção precisa de gelo: pré-aquecimento evita danos mecânicos ao evaporador.
• Economias significativas de energia: descongelação térmica eficiente reduz o consumo elétrico.
• Operação automática: inicia em condições de formação severa de gelo para evitar paragens.
• Segurança operacional reforçada: utiliza exaustão a alta temperatura para derreter gelo mesmo com alimentação instável.

Campos de aplicação

• Controlo preciso de temperatura em ampla faixa: conversão de frequência IA permite ±0,5°C entre -20°C e 40°C.
• Armazenamento farmacêutico e químico: controlo de precisão com opções de redundância e baixas flutuações.
• Armazéns da cadeia fria: gestão multi-zona e controlo por conversão de frequência económico.
• Processamento alimentar e armazenamento de longa duração: atende às necessidades de congelação rápida e operação contínua.
• Retalho e hipermercados: soluções padronizadas, pequena área, baixo ruído e manutenção simplificada.
• Maduração e pré-arrefecimento de frutos: pré-arrefecimento rápido e maturação por conversão de frequência com controlo preciso da subida de temperatura.

Tabela de parâmetros do produto
Modelo unidade exterior: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Especificação de alimentação: 220V/~50Hz (algumas variantes) | 380V/3N~50Hz (outras)
Capacidade frigorífica nominal (kW): 12.00 | 12.00 | 16.00 | 19.70 | 23.80
Potência nominal de entrada (kW): 4.61 | 4.61 | 6.18 | 7.82 | 9.33
COP frigorífico nominal (kW/kW): 2.60 | 2.60 | 2.59 | 2.52 | 2.55
Potência máx. de entrada (A): 7.00 | 7.00 | 9.00 | 10.50 | 13.00
Corrente máx. de entrada (A): 31.80 | 11.80 | 15.20 | 17.70 | 22.00
Nível de ruído unidade exterior (dB(A)): 57 | 57 | 59 | 60 | 61
Refrigerante: R410A (todos os modelos)
Classificação de proteção: IPX4 (todos os modelos)
Dimensões unidade exterior (L×W×H mm): 1110×454×940 | 1110×454×940 | 1110×454×940 | 1010×450×1266 | 1135×454×1440
Peso líquido unidade exterior (kg): 86 | 84 | 90 | 95 | 125
Tubagem de ligação (líquido/gás mm): 9,52/15,88 (a maioria) | 9,52/19,05 (EXT230CT)
Tipo de compressor: EVI DC inverter duplo-rotor (GMCC); Quantidade: 1 por unidade exterior
Tipo de ventilador (exterior): ventilador DC inverter (Welling); Quantidade: 1 ou 2 conforme modelo
Método de estrangulamento: válvula de expansão eletrónica EEV/EVI (todos os modelos)
Modelo unidade interior: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Tipo de ventilador interior: ventiladores axiais rotor externo; Quantidade: 2 para modelos menores, 3 para modelos maiores
Potência ventilador interior (W): 180×2 | 180×2 | 260×2 | 260×2 | 260×3
Caudal de ar interior (m³/h): 3000×2 | 3000×2 | 4500×2 | 4500×2 | 4500×3
Método de descongelação da calha: descongelação por gás quente / refrigerante quente (todos os modelos)
Aquecimento anti-congelamento da drenagem de condensados (W): 100 (todos os modelos)
Intervalo de armazenamento: -20°C ~ 40°C (intervalo nominal de controlo)
Intervalo de evaporação: -30°C ~ 15°C
Classificação de proteção: IPX4 (interior e exterior conforme especificado)
Dimensões unidade interior (mm): 1357×395×720 (modelos listados)
Peso líquido unidade interior (kg): 49 | 49 | 55 | 55 | 76
Volume aplicável (0°C, m³): EXT120C/EXT120CT: 90–130 m³; EXT160CT: 120–220 m³; EXT200CT: 200–310 m³; EXT230CT: 300–400 m³
Volume aplicável (-20°C, m³): EXT120C/EXT120CT: 20–30 m³; EXT160CT: 25–40 m³; EXT200CT: 35–55 m³; EXT230CT: 50–80 m³
Nota: a seleção depende de isolamento, volume efetivo, temperatura ambiente, temperatura de entrada e frequência de abertura. Realizar cálculo detalhado para o caso de uso específico.

Especificações técnicas

• Marca: EXTRCOOL
• Série: unidade de refrigeração full-inverter controlada por IA (EXT120C, EXT120CT, EXT160CT, EXT200CT, EXT230CT)
• Refrigerante: R410A
• Opções de alimentação: 220V/~50Hz e 380V/3N~50Hz dependendo do modelo
• Intervalo de capacidade nominal: 12,0–23,8 kW
• Intervalo de potência nominal de entrada: 4,61–9,33 kW
• Intervalo de COP: ~2,52–2,60
• Faixa de operação ambiente: -35°C a 52°C
• Faixa de controlo de armazenamento: -20°C a 40°C com precisão ±0,5°C (típico)
• Faixa de evaporação: -30°C a 15°C
• Método de descongelação: descongelação por gás quente / refrigerante quente
• Medidas anti-gelo: aquecimento da tubagem de drenagem e descongelação por refrigerante quente
• Compressor: EVI DC inverter duplo-rotor (GMCC)
• Ventiladores: ventiladores exteriores DC inverter; ventiladores interiores de rotor externo
• Classificação de proteção: IPX4
