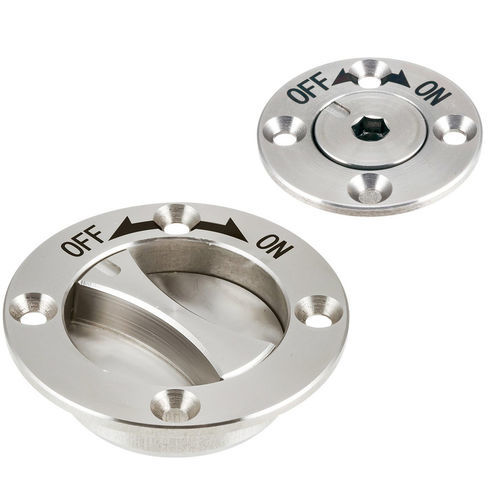

Elemento de fixação 1/4 de volta em aço inoxidável QCFC

de mola

Descrição
Fornece travamento positivo em aplicações de troca rápida onde o fixador é inserido e removido com frequência. Garante força de aperto consistente para evitar aperto insuficiente ou excessivo pelo operador. O perfil plano com botão e corpo embutidos minimiza interferências. Projetado para uso com receptáculos QCFC-B (vendidos separadamente). O fixador é montado na peça e o receptáculo é montado na base. Ao inserir o fixador no receptáculo, os pinos alinham-se com as ranhuras. A mola interna permite uma faixa de espessura da peça de 6 mm ou mais. Os fixadores estão marcados com "ON" e "OFF" para indicar a posição dos pinos. Quatro parafusos avellanados embutidos para montagem estão incluídos (M2.5X0.45-5L). Corpo, botão, mola e parafusos são de aço inoxidável.

Mídia

• Guia de seleção - One-Touch Fasteners (PDF)
• Vídeo do produto (mp4)
• Especificações (QCFC-B) (PDF)
• Especificações (QCFC) (PDF)

Variantes disponíveis (tabela)
Número de peça | Faixa de espessura da placa (mm) | D (mm) | H (mm) | Força de aperto (Lbs) | Força de retenção (Lbs) | Usar com receptáculo
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

Características / especificações técnicas

• Modelo: QCFC
• Perfil plano com botão e corpo embutidos para minimizar interferências
• Material: corpo, botão, mola e parafusos em aço inoxidável
• Faixa de espessura suportada: 6 mm ou mais
• Montagem: quatro parafusos avellanados embutidos incluídos (M2.5X0.45-5L)
• Fixadores marcados com "ON" e "OFF" para posição dos pinos
• Projetado para uso com receptáculos QCFC-B (receptáculos vendidos separadamente)
• Diâmetros disponíveis: 28 mm e 39 mm (dependendo da variante)
• Exemplos de dimensões e forças por variante: D 28 mm / H 10.7 mm — aperto/retenção 13.5 lbs; D 39 mm / H 16.5 mm — aperto/retenção 6.7 lbs
