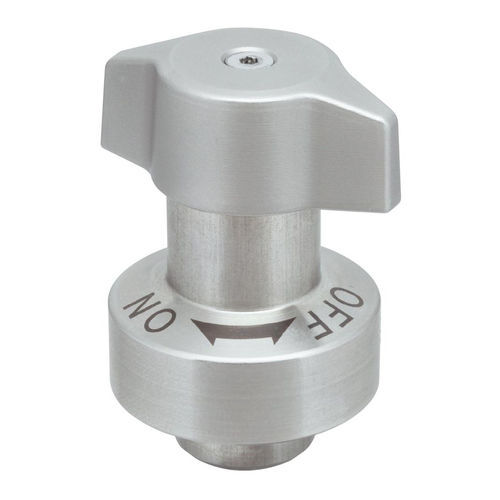

Elemento de fixação 1/4 de volta em aço inoxidável QCTHSA-S

para painéisde camede mola

Visão geral
Estes fechos retráteis de 1/4 de volta proporcionam bloqueio positivo para gabaritos de troca rápida que exigem inserções e remoções frequentes. Oferecem força de aperto consistente e evitam aperto insuficiente ou excessivo pelo operador. Projetados para uso com o receptáculo de came correspondente indicado abaixo, o fecho é montado no gabarito e o receptáculo na base. A mola interna acomoda uma faixa de espessuras do gabarito. Um quarto de volta do botão alinha e trava o fecho. Os fechos estão marcados com indicadores "ON" e "OFF" que mostram a posição dos pinos. Incluem-se três parafusos de cabeça cilíndrica com soquete para montagem (M3x0.5 - 6 mm ou M2x0.4 - 5 mm). Corpo: aço inoxidável 303; haste: aço SKS3 com revestimento de níquel electroless; pinos: aço inoxidável 420J2; botão: aço inoxidável 304.

Tipos de produto

• QCTHSA — Botão plástico, haste em aço
• QCTHSA-S — Botão em aço inoxidável, haste em aço

Lista de peças (peça selecionada)
Peça: QCTHSA0834-20S
Espessura da placa mm: 6 a 20
Rosca mm: M3x0.50 - profundidade 6 mm
Diâmetro da haste mm: 8
Diâmetro de inserção mm: 18
Diâmetro do rebordo mm: 34
Diâmetro do botão mm: 40
P.C.D. mm: 28
Comprimento da haste mm: 20
Altura engatada (botão e rebordo) mm: 32.3
Altura total botão e rebordo mm: 43.9

Especificações técnicas

• Modelo / Série: QCTHSA
• Número da peça selecionada: QCTHSA0834-20S
• Função: fecho 1/4 de volta, retrátil
• Uso previsto: gabaritos de troca rápida com inserções/remoções frequentes
• Intervalo de espessura da placa: 6 a 20 mm
• Rosca: M3 x 0.50, profundidade 6 mm
• Diâmetro da haste: 8 mm
• Diâmetro de inserção: 18 mm
• Diâmetro do rebordo: 34 mm
• Diâmetro do botão: 40 mm
• P.C.D.: 28 mm
• Comprimento da haste: 20 mm
• Altura engatada (botão e rebordo): 32.3 mm
• Altura total botão e rebordo: 43.9 mm
• Materiais: corpo — aço inoxidável 303; haste — aço SKS3 com revestimento de níquel electroless; pinos — aço inoxidável 420J2; botão — aço inoxidável 304
• Fixação incluída: três parafusos de cabeça cilíndrica com soquete (M3x0.5 - 6 mm ou M2x0.4 - 5 mm)
• Recursos: compensação de espessura por mola; indicadores de posição "ON"/"OFF"; força de aperto consistente; projetado para acoplar com receptáculo de came
