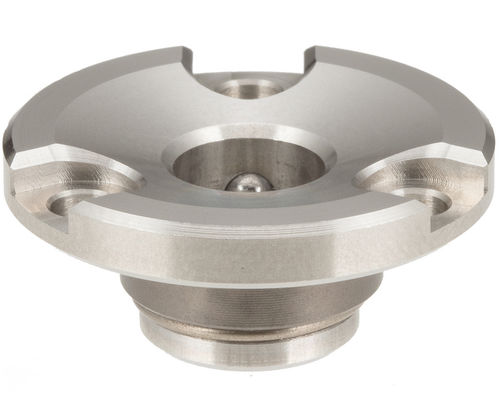

Elemento de fixação 1/4 de volta em aço inoxidável QCTHS-B

de rosquear

Visão geral
Receptáculo para montagem embutida projetado para uso com os fixadores de quarto de volta heavy-duty da série QCTHS e com os fixadores retráteis correspondentes. O receptáculo é fixado com três parafusos de cabeça baixa M3 x 0,50 × 6 mm (incluídos) e destina-se a aplicações industriais que exigem fixação por quarto de volta com bloqueio.

Materiais

• Corpo: aço inoxidável 303 com acabamento de niquelação sem eletrólise
• Bolas: aço inoxidável 440C
• Colar: aço inoxidável 440C temperado e revenido
• Anel de retenção: aço inoxidável 304

Tipos de produto

• QCTHS-B Receptáculos — corpo em aço, para uso com fixadores heavy-duty QCTHS / QCTHSA

Exemplo de peça

• QCTHS0834-B (ID 136890) — Rosca: M3 x 0,50 (profundidade 6 mm); Dimensões-chave: D = 26 mm, h9 = 14 mm, D1 = 8 mm, D2 = 20 mm, P.C.D. = 11,5 mm, L = 3,5 mm, L1 = 1,5 mm. Uso com fixadores heavy-duty: QCTHS0834-20, QCTHS0834-20S, QCTHS0825-20, QCTHS0825-20S. Uso com fixadores retráteis heavy-duty: QCTHSA0834-20, QCTHSA0834-20S, QCTHSA0825-20, QCTHSA0825-20S. Abraçadeira de acoplamento de eixo compatível: QCSJS0822A.

Notas
Receptáculo destinado ao uso com os fixadores QCTHS / QCTHSA listados acima. Ferragens de montagem (3 × M3 x 0,50 × 6 mm parafusos de cabeça baixa) incluídas.

Especificações técnicas

• Tipo de montagem: embutido
• Parafusos de montagem incluídos: 3 × M3 x 0,50 × 6 mm parafusos de cabeça baixa
• Material e acabamento do corpo: aço inoxidável 303, niquelação sem eletrólise
• Bolas: aço inoxidável 440C
• Colar: 440C temperado e revenido
• Anel de retenção: aço inoxidável 304
• Exemplo de peça compatível: QCTHS0834-B (ID 136890)
• Rosca: M3 x 0,50, profundidade 6 mm
• Dimensões-chave (ex. QCTHS0834-B): D = 26 mm; h9 = 14 mm; D1 = 8 mm; D2 = 20 mm; P.C.D. = 11,5 mm; L = 3,5 mm; L1 = 1,5 mm
• Fixadores heavy-duty compatíveis: variantes da série QCTHS listadas acima
• Fixadores retráteis heavy-duty compatíveis: variantes da série QCTHSA listadas acima
• Abraçadeira de acoplamento de eixo compatível: QCSJS0822A
