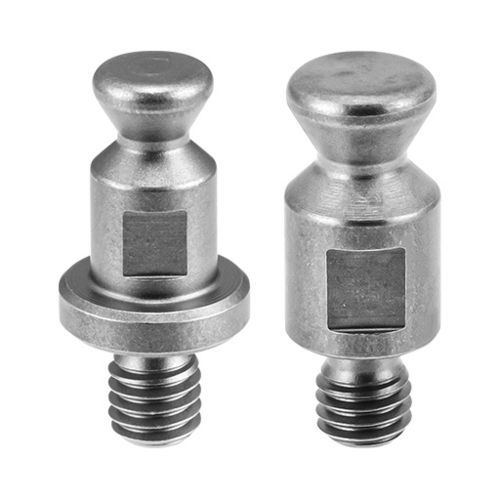

Pino trava rápida para cargas pesadas QCPCS-M

em aço inoxidável

Descrição
Pinos de fixação concebidos para uso com os sistemas de fixação por pino heavy-duty da série QCPCS. Montagem rápida num único furo roscado; disponíveis dois tipos de pino conforme a carga admissível requerida. Material padrão: aço inoxidável 630.

Utilização
Indicados para utilização com fixadores QCPCS heavy-duty; otimizados para montagem rápida em um único furo roscado. Selecionar tipo de pino e rosca conforme a carga e o fixador correspondente.

Opções de peças disponíveis (excerto)

• 150620 | QCPCS0625-M4-SUS | Tipo B | Rosca M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | Uso com QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Tipo A | Rosca M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Uso com QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Tipo B | Rosca M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | Uso com QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Tipo A | Rosca M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Uso com QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Tipo A | Rosca M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | Uso com QCPCS0834-20, QCPCS0834-20-SUS

Controlo de opções de peça na página

• Rosca mm: M4×0.70, M5×0.80, M6×1.00
• Diâmetro do corpo mm: 6, 8

Media & Documentos (listados na página)

• Guia de seleção - One-Touch Fasteners (PDF)
• Especificações (PDF)
• Vídeo do produto (mp4)

Especificações técnicas

• Material: aço inoxidável 630
• Montagem: instala-se num único furo roscado
• Tamanhos de rosca disponíveis: M4×0.70, M5×0.80, M6×1.00
• Dois tipos de pino disponíveis conforme a carga admissível
• Projetado para uso com fixadores QCPCS heavy-duty
• SKUs e dados dimensionais típicos incluídos nas opções de peças (rosca, diâmetro, larguras, alturas)
