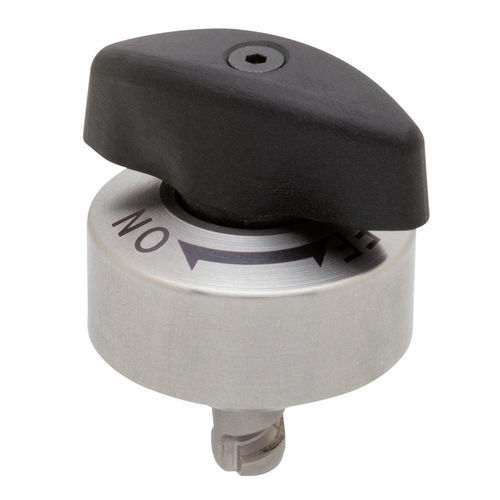

Elemento de fixação 1/4 de volta em aço inoxidável QCTHS

em plásticopara painéisde came

Visão geral do produto
Fecho de bloqueio positivo por um quarto de volta para aplicações de troca rápida com inserções e remoções frequentes. Proporciona força de aperto consistente para evitar aperto insuficiente ou excessivo. Projetado para montagem no gabarito; o receptáculo de came correspondente monta-se na base. A mola integrada compensa uma gama de espessuras do gabarito. Um quarto de volta do botão alinha e bloqueia o fixador; posições ON/OFF indicadas. Compatível com pinos de localização para posicionamento de alta precisão.

Tipos de produto

• QCTHS — Fecho de quarto de volta, botão plástico, haste de aço
• QCTHS-S — Fecho de quarto de volta, botão em aço inoxidável, haste de aço

Opções de peça (tabela)
Cabeçalho: ID | SKU | Número da peça | Material do botão | Intervalo de espessura da chapa (mm) | Rosca | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V graus | Força de aperto (lbs) | Usar com número da peça do receptáculo | PN
Linha: 136888 | QCTHS0834-20 | QCTHS0834-20 | Plástico | 6 a 20 | M3x0.50 - Prof. 6 | 8 | 18 | 34 | 40 | 28 | 16.3 | 31.5 | 16 | 120 | 90 | QCTHS0834-B | (nenhum)

Mídia

• Guia de seleção - One-Touch Fasteners (PDF)
• Vídeo do produto (MP4)
• Especificações (PDF)

Especificações técnicas

• Corpo: aço inoxidável 303 com niquelação química.
• Pinos: aço inoxidável 440C.
• Botão: plástico preto (QCTHS). QCTHS-S usa botão em aço inoxidável.
• Haste: aço SKS3, niquelado quimicamente e tratado termicamente.
• Mola: aço inoxidável 304.
• Ferragens de montagem: três parafusos de cabeça cilíndrica com sextavado interno em aço inoxidável incluídos (M3 x 0,5, 6 mm de comprimento).
• Operação: bloqueio positivo por um quarto de volta; a mola permite variação de espessura do gabarito; marcado ON/OFF; compatível com pinos de localização para posicionamento preciso.
• Exemplo QCTHS0834-20: intervalo de espessura da chapa 6–20 mm; rosca M3x0.50 (profundidade 6 mm); D=8 mm; D1=18 mm; D2=34 mm; D3=40 mm; P.C.D.=28 mm; L=16.3 mm; H=31.5 mm; H1=16 mm; V=120°; força de aperto ≈ 90 lbs; usar com receptáculo QCTHS0834-B.
