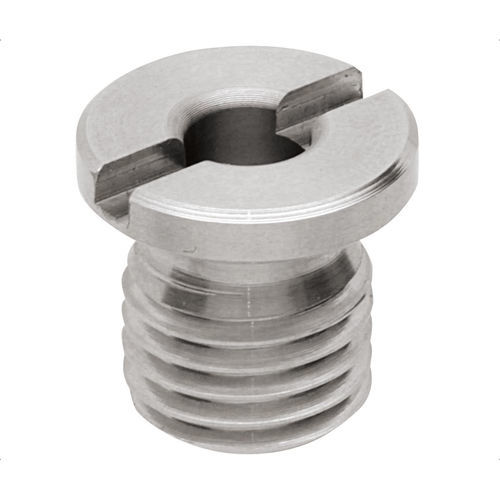

Pino trava rápida em aço inoxidável QCMA

Descrição
O receptáculo magnético é projetado para receber o pino de bloqueio magnético QCMA0612-M e fornecer retenção de serviço leve em aplicações de fixações de troca rápida. Ao inserir o pino, o ímã de neodímio no receptáculo o mantém para posicionamento repetível. O receptáculo pode ser instalado em furo cego ou preso em uma base com porca de trava em aço inox (porca vendida separadamente). A construção e o ímã suportam ciclos frequentes de inserção/remoção e posicionamento preciso em utillagens industriais.

Peça selecionada

• Número da peça: QCMA0612A
• Nome do produto: Receptáculo de fixação magnético

Detalhes da peça

• Rosca mm: M12 x 1,5 (rosca fina)
• Diâmetro interno mm: 6
• Diâmetro da flange mm: 16
• Comprimento total mm: 15
• Comprimento da flange mm: 3
• Comprimento da ranhura mm: 2
• Largura da ranhura mm: 2,5
• Força de fixação (lbs): 1,6
• Usar com pino de fixação: QCMA0612-M4

Tipos de produto / Observações

• Corpo em aço inox (303)
• O receptáculo contém um ímã de neodímio
• Destinado a retenção leve em dispositivos de troca rápida
• Adequado para instalação em furo cego ou fixação com porca de trava em aço inox (porca vendida separadamente)
• Compatível com pinos de localização para posicionamento preciso

Especificações

• Material: aço inox 303
• Ímã: neodímio
• Rosca: M12 x 1,5 (fina)
• Diâmetro interno: 6 mm
• Diâmetro da flange: 16 mm
• Comprimento total: 15 mm
• Comprimento da flange: 3 mm
• Comprimento da ranhura: 2 mm
• Largura da ranhura: 2,5 mm
• Força de fixação: 1,6 lbs
• Pino compatível: QCMA0612-M4
• Montagem: utilizar com porca de trava em aço inox ou para instalação em furo cego (porca vendida separadamente)
