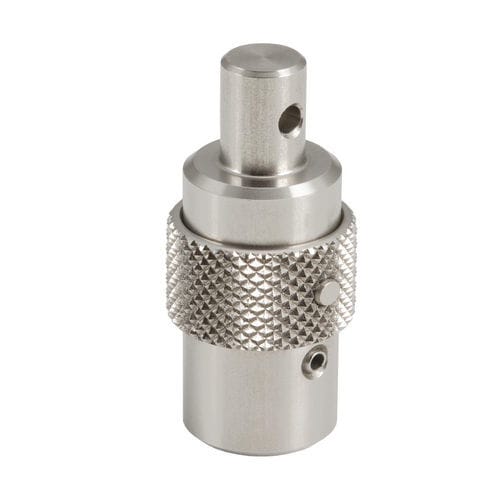

Elemento de fixação 1/4 de volta em aço inoxidável QCSJLK

de came

Descrição do produto
Esta abraçadeira de acoplamento de eixo trava em um receptáculo ao girar o eixo 90°. Um pino de mola (não incluído) é usado para fixar a abraçadeira na ranhura de came do receptáculo. Para soltar, empurre o colar para cima e gire o eixo na direção oposta. Material do corpo: aço inoxidável 303. Indicada para aplicações de travamento axial rápidas e repetíveis em conjuntos mecânicos.

Opções de peça (tabela)

• ID: 150288 | SKU: QCSJLK1118A | Número da peça: QCSJLK1118A | D: 8 mm | Diâmetro do colar: 18 mm | Diâmetro do eixo: 15 mm | Diâmetro do furo: 3 mm | Diâmetro: 11 mm | Altura do corpo: 32.5 mm | Altura do pino: 12 mm | Altura centro corpo-para-furo: 6 mm

Mídias disponíveis

• Guia de seleção - Fixadores One-Touch (PDF)
• Especificações (PDF)
• Vídeo do produto (MP4)

Especificações técnicas

• Operação: trava no receptáculo ao girar o eixo 90°; empurre o colar e gire o eixo na direção oposta para soltar
• Requer um pino de mola (não incluído) para travar a abraçadeira na ranhura de came do receptáculo
• Material do corpo: aço inoxidável 303
• Diâmetro do pino: 8 mm
• Diâmetro do colar: 18 mm
• Diâmetro do eixo: 15 mm
• Diâmetro do furo: 3 mm
• Diâmetro: 11 mm
• Altura do corpo: 32.5 mm
• Altura do pino: 12 mm
• Altura centro corpo-para-furo: 6 mm
