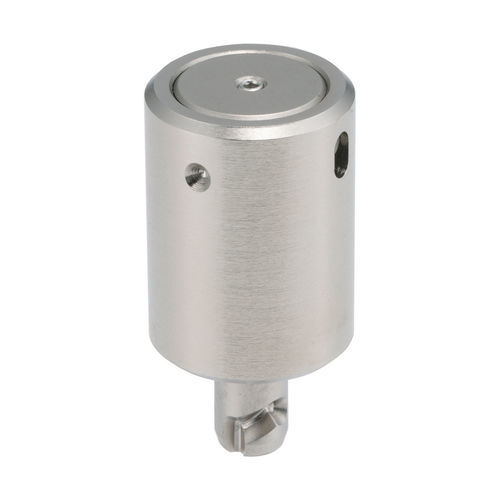

Elemento de fixação 1/4 de volta em aço inoxidável QCSJS

Visão geral do produto
Este fixador de montagem em eixo de troca rápida oferece travamento positivo por um quarto de volta para aplicações com inserções e remoções frequentes de dispositivos. Projetado para fornecer força de aperto consistente e reduzir o risco de aperto insuficiente ou excessivo pelo operador. Destinado ao uso com receptáculos QCSJS-S e QCTHS-B; o fixador é montado no eixo para alcance estendido e o receptáculo é montado na base. Pinos do fixador se alinham com ranhuras do receptáculo e travam com rotação de 90°. Corpo: aço 1045 com acabamento niquelado químico; pino: aço inoxidável 303.

Materiais

• Corpo: aço 1045, acabamento niquelado químico
• Pino: aço inoxidável 303

Compatibilidade

• Projetado para uso com receptáculos QCSJS-S e QCTHS-B (ex. QCSJS0822-S, QCTHS0834-B)

Operação

• Montado no eixo para alcance estendido; receptáculo montado na base
• A inserção alinha os pinos do fixador com as ranhuras do receptáculo
• Gire o fixador um quarto de volta (90°) para travar
• Fornece força de aperto consistente para reduzir sub/sobre aperto

Opções de peças disponíveis
Detalhe: ID | SKU | Número da peça | D mm | D1 mm | Força de aperto (Lbs) | Usar com receptáculo de travamento

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

Mídia

• Ficha de especificações (PDF)
• Guia de seleção - One-Touch Fasteners (PDF)
• Vídeo do produto disponível

Características técnicas

• Modelo / série: QCSJS
• Exemplo de peça: QCSJS0822A (ID 142229)
• D (diâmetro): 22 mm
• D1: 8 mm
• Força de aperto: 90 lbs
• Material do corpo: aço 1045
• Acabamento do corpo: niquelagem química
• Material do pino: aço inoxidável 303
• Tipo de montagem: montagem em eixo
• Operação: travamento positivo por quarto de volta
• Receptáculos compatíveis: QCSJS-S, QCTHS-B (ex. QCSJS0822-S, QCTHS0834-B)
